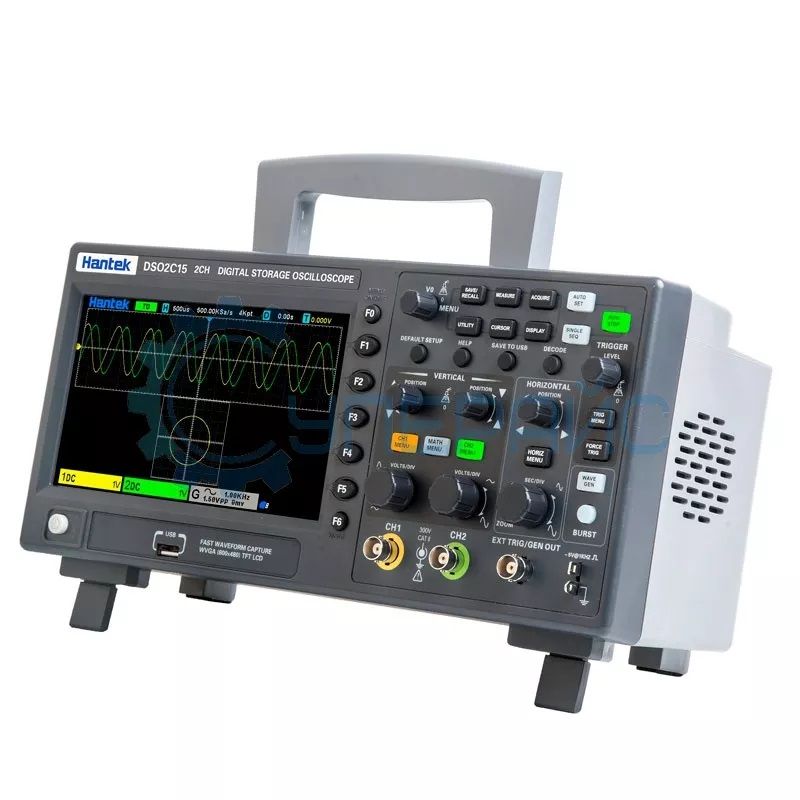

Осциллограф профессиональный Hantek DSO-2С15 до 150 МГц, 2 канала

Осциллограф профессиональный Hantek DSO-2С15 до 150 МГц, 2 канала

<strong>Характеристики:</strong>
<table style="width: 1003.34px;" border="1" cellspacing="1" cellpadding="1">
<tbody>
<tr>
<td style="width: 333px;">Серия</td>
<td style="width: 656.344px;">DSO2000</td>
</tr>
<tr>
<td style="width: 333px;">Полоса пропускания</td>
<td style="width: 656.344px;">до 150 МГц</td>
</tr>
<tr>
<td style="width: 333px;">Количество каналов</td>
<td style="width: 656.344px;">2</td>
</tr>
<tr>
<td style="width: 333px;">Максимальная частота дискретизации в реальном времени</td>
<td style="width: 656.344px;">1 Гвыб / с</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><b><i>Входные параметры</i></b></td>
</tr>
<tr>
<td style="width: 333px;">Развязка вход</td>
<td style="width: 656.344px;">DC, AC, GND</td>
</tr>
<tr>
<td style="width: 333px;">Входное сопротивление</td>
<td style="width: 656.344px;">1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ</td>
</tr>
<tr>
<td style="width: 333px;">Установка коэффициента затухания датчика</td>
<td style="width: 656.344px;">1 Х, 10 Х, 100 Х, 1000 Х</td>
</tr>
<tr>
<td style="width: 333px;">Максимальное входное напряжение</td>
<td style="width: 656.344px;">± 300 В, САТI, САТII</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><b><i>Горизонтальная система</i></b></td>
</tr>
<tr>
<td style="width: 333px;">Коэффициент развёртки</td>
<td style="width: 656.344px;">2 нс / дел - 100 с / дел</td>
</tr>
<tr>
<td style="width: 333px;">Погрешность временной базы</td>
<td style="width: 656.344px;">± 50 ppm (в любой промежуток времени больше 1 мс)</td>
</tr>
<tr>
<td style="width: 333px;">Интерполяция формы волны</td>
<td style="width: 656.344px;">sin (х) / х</td>
</tr>
<tr>
<td style="width: 333px;">Размер буффера</td>
<td style="width: 656.344px;">8 Мб</td>
</tr>
<tr>
<td style="width: 333px;">Точность измерения временного интервала</td>
<td style="width: 656.344px;">однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
интервал выборки = секунды / сетка ÷ 200</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><b><i>Вертикальная система</i></b></td>
</tr>
<tr>
<td style="width: 333px;">Вертикальное разрешение</td>
<td style="width: 656.344px;">8 - битное разрешение, одновременная выборка для каждого канала</td>
</tr>
<tr>
<td style="width: 333px;">Вертикальная развёртка</td>
<td style="width: 656.344px;">2 мВ / дел - 10 В / дел</td>
</tr>
<tr>
<td style="width: 333px;">Время нарастания сигнала</td>
<td style="width: 656.344px;">2,4 нс</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон вертикального смещения</td>
<td style="width: 656.344px;">≤ 200мВ / дел, ± 1 В
> 200 мВ / дел, ± 50 В</td>
</tr>
<tr>
<td style="width: 333px;">Математические операции</td>
<td style="width: 656.344px;">сложение, вычитание, умножение, деление, БПФ</td>
</tr>
<tr>
<td style="width: 333px;">БПФ</td>
<td style="width: 656.344px;">окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников</td>
</tr>
<tr>
<td style="width: 333px;">Ограниченная полоса пропускания</td>
<td style="width: 656.344px;">20 МГц</td>
</tr>
<tr>
<td style="width: 333px;">Низкочастотный отклик</td>
<td style="width: 656.344px;">≤ 10 Гц (на входе BNC)</td>
</tr>
<tr>
<td style="width: 333px;">Точность вертикального усиления</td>
<td style="width: 656.344px;">в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3%
в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 %</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><b><i>Система синхронизации</i></b></td>
</tr>
<tr>
<td style="width: 333px;">Типа триггера</td>
<td style="width: 656.344px;">фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C</td>
</tr>
<tr>
<td style="width: 333px;">Режимы триггера</td>
<td style="width: 656.344px;">автоматический, нормальный, одиночный</td>
</tr>
<tr>
<td style="width: 333px;">Источник триггера</td>
<td style="width: 656.344px;">CH1, CH2, EXT, EXT / 5, AC Line</td>
</tr>
<tr>
<td style="width: 333px;">Способ соединения</td>
<td style="width: 656.344px;">DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление</td>
</tr>
<tr>
<td style="width: 333px;" rowspan="6">Чувствительность триггера по фронту</td>
<td style="width: 656.344px;">DC (CH1, CH2):
1 дел от постоянного тока до 10 МГц
2 дел от 100 МГц до максимального диапазона</td>
</tr>
<tr>
<td style="width: 656.344px;">DC (EXT):
200 мВ от постоянного тока до 100 МГц</td>
</tr>
<tr>
<td style="width: 656.344px;">DC (EXT / 5):
1 В от постоянного тока до 100 МГц</td>
</tr>
<tr>
<td style="width: 656.344px;">AC:
затухание сигналов ниже 10 Гц</td>
</tr>
<tr>
<td style="width: 656.344px;">отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц</td>
</tr>
<tr>
<td style="width: 656.344px;">отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон уровня триггера</td>
<td style="width: 656.344px;">CH1, CH2: ± 4 делений от центра дисплея
EXT: ± 1,2 В
EXT / 5: ± 6 В</td>
</tr>
<tr>
<td style="width: 333px;">Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс</td>
<td style="width: 656.344px;">CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея;
EXT: ± (заданное значение 6% + 40 мВ)
EXT / 5: ± (заданное значение 6% + 200 мВ )</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон удержания триггера</td>
<td style="width: 656.344px;">8 нс ~ 10 с</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i>Запуск по видео сигналу</i></td>
</tr>
<tr>
<td style="width: 333px;">Тип видео триггера</td>
<td style="width: 656.344px;">CH1, CH2: от пика к пику амплитуда 2 деления
EXT: 400 мВ
EXT / 5: 2 В</td>
</tr>
<tr>
<td style="width: 333px;">Формат сигнала и частота поля</td>
<td style="width: 656.344px;">поддержка NTSC, PAL</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон удержания триггера</td>
<td style="width: 656.344px;">100 нс ~ 10 с</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i>Запуск по длительности импульса</i></td>
</tr>
<tr>
<td style="width: 333px;" rowspan="2">Режим запуска</td>
<td style="width: 656.344px;">положительная полярность импульса >, <, =, ≠</td>
</tr>
<tr>
<td style="width: 656.344px;">отрицательная полярность импульса >, <, =, ≠</td>
</tr>
<tr>
<td style="width: 333px;">Точка запуска триггера</td>
<td style="width: 656.344px;">равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска
не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом
в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается
меньше: триггерной точкой является задний фронт
больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон удержания триггера</td>
<td style="width: 656.344px;">8 нс ~ 10 с</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i>Запуск по тайм-ауту</i></td>
</tr>
<tr>
<td style="width: 333px;">Режим запуска</td>
<td style="width: 656.344px;">запуск по возрастающему / ниспадающему фронту</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон удержания триггера</td>
<td style="width: 656.344px;">8 нс ~ 10 с</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i>Запуск по наклону</i></td>
</tr>
<tr>
<td style="width: 333px;" rowspan="2">Режим запуска</td>
<td style="width: 656.344px;">положительный наклон >, <, =, ≠</td>
</tr>
<tr>
<td style="width: 656.344px;">отрицательный наклон >, <, =, ≠</td>
</tr>
<tr>
<td style="width: 333px;">Точка запуска триггера</td>
<td style="width: 656.344px;">равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону
не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке.
меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона
больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон удержания триггера</td>
<td style="width: 656.344px;">8 нс ~ 10 с</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i>Альтернативный триггер</i></td>
</tr>
<tr>
<td style="width: 333px;">CH1</td>
<td style="width: 656.344px;">внутренний триггер: фронт, ширина импульса, видео, наклон</td>
</tr>
<tr>
<td style="width: 333px;">CH2</td>
<td style="width: 656.344px;">внутренний триггер: фронт, ширина импульса, видео, наклон</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i>Запуск по частоте</i></td>
</tr>
<tr>
<td style="width: 333px;">Разрешение считывания</td>
<td style="width: 656.344px;">0,1 Гц / 4 бита</td>
</tr>
<tr>
<td style="width: 333px;">Точность</td>
<td style="width: 656.344px;">100 ppm (менее 10 кГц) 50 ppm (более 10 кГц)</td>
</tr>
<tr>
<td style="width: 333px;">Диапазон частот</td>
<td style="width: 656.344px;">переменный ток, от 4 Гц номинальной полосы пропускания</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><i><b>Система измерения</b></i></td>
</tr>
<tr>
<td style="width: 333px;">Измерение курсора</td>
<td style="width: 656.344px;">разница напряжений между курсорами △В
разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
обратная величина ΔT, в герцах (1/ΔT)</td>
</tr>
<tr>
<td style="width: 333px;">Автоматическое измерение</td>
<td style="width: 656.344px;">частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF</td>
</tr>
<tr>
<td style="width: 989.344px;" colspan="2"><b><i>Общие характеристики</i></b></td>
</tr>
<tr>
<td style="width: 333px;">Тип дисплея</td>
<td style="width: 656.344px;">7 дюймов TFT ЖК - экран, 800 * 480 точек</td>
</tr>
<tr>
<td style="width: 333px;">Подсветка дисплея</td>
<td style="width: 656.344px;">есть</td>
</tr>
<tr>
<td style="width: 333px;">Яркость</td>
<td style="width: 656.344px;">регулируемая</td>
</tr>
<tr>
<td style="width: 333px;">Питание</td>
<td style="width: 656.344px;">120-240 В, 45-66 Гц, < 30 Вт</td>
</tr>
<tr>
<td style="width: 333px;">Рабочая температура</td>
<td style="width: 656.344px;">от 0 °С до 50 °С</td>
</tr>
<tr>
<td style="width: 333px;">Рабочая влажность</td>
<td style="width: 656.344px;">при ≤+40°C, ≤ 90%
при +41°C ~ 50°C, ≤60%</td>
</tr>
<tr>
<td style="width: 333px;" rowspan="2">Рабочая высота</td>
<td style="width: 656.344px;">рабочая до 3000 м</td>
</tr>
<tr>
<td style="width: 656.344px;">хранения до 15000 м</td>
</tr>
<tr>
<td style="width: 333px;">Интерфейс передачи данных</td>
<td style="width: 656.344px;">USB</td>
</tr>
<tr>
<td style="width: 333px;">Габариты</td>
<td style="width: 656.344px;">318 мм х 110 мм х 150 мм</td>
</tr>
<tr>
<td style="width: 333px;">Вес нетто</td>
<td style="width: 656.344px;">1,9 кг</td>
</tr>
</tbody>
</table>
<strong>Комплектация</strong>:
Осциллограф Hantek DSO2C15
Пробник
Щуп
Кабель питания
USB шнур
Инструкция по эксплуатации
