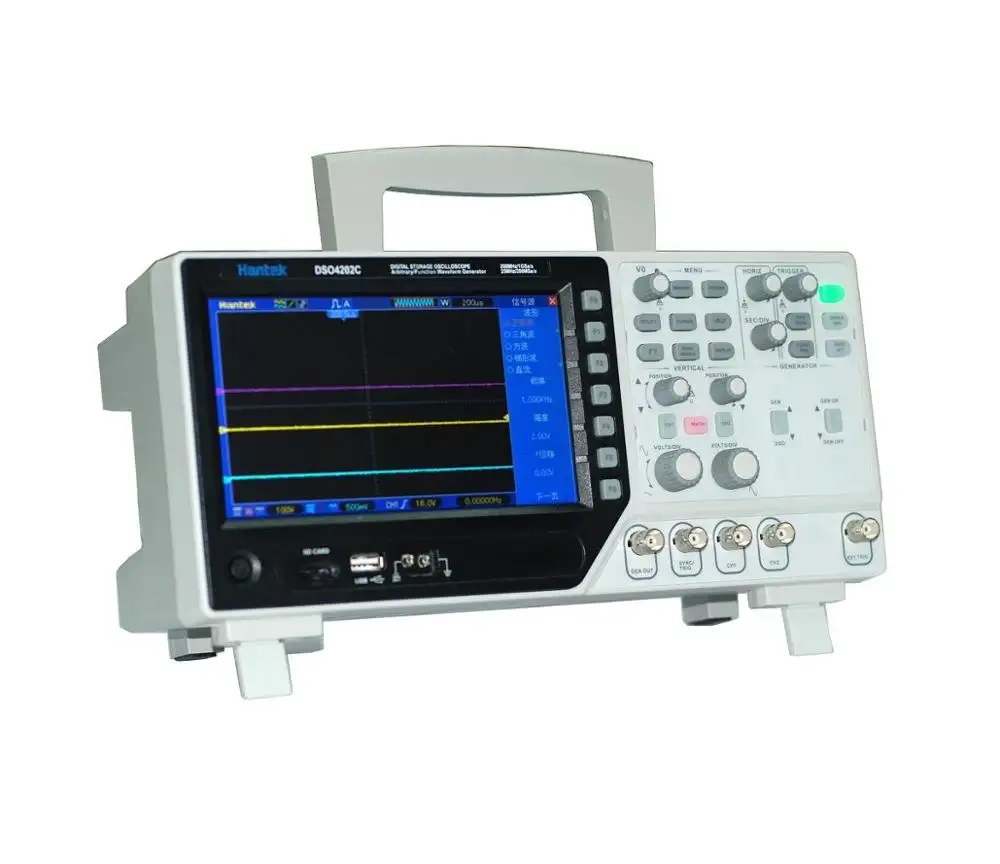

Осциллограф профессиональный Hantek DSO-4202C до 200 МГц, 2 канала, генератор

Профессиональный осциллограф DSO-4202C до 200 ГГц со встроенным генератором до 25 МГц.

<strong>Особенности:</strong>
Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
Большой экран размером 7 дюймов с разрешением 800*480.
USB 2.0 интерфейс, usb host, легко управляется с ПК
Высокая скорость обновления (2500 кадров)
Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
Запись и сохранение сигналов
Встроенный генератор СПФ до 25 МГц.

<strong>Характеристики:</strong>
<table style="width: 978.516px;" border="1" cellspacing="0" cellpadding="5">
<tbody>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Каналов</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">2</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Аналоговая полоса пропускания</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">200 МГц</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Входной импеданс</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">1 MОм</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Входная чувствительность</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">2мВ/деление до 5В/деление</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Связь на входе</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">AC, DC and GND</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Вертикальное разрешение</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">8 бит</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Максимальное входное напряжение (вход 1:1)</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">КАТ I и КАТ II: 30В rms</span>
<span style="font-size: 10pt;">КАТ III: 15В Rms</span>
<span style="font-size: 10pt;">КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.</span>
<span style="font-size: 10pt;">Для несинусоидального сигнала пик должен быть менее 45В.</span>
<span style="font-size: 10pt;">Превышение 30В должно быть менее 100мс.</span>
<span style="font-size: 10pt;">Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.</span>
<span style="font-size: 10pt;">При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Дискретизация реального времени</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Эквивалентная дискретизация</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">25 ГГц</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Диапазоны времени</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">4 нс/деление до 40 с/деление</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Память</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">40K</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Точность временной задержки</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">50 ppm</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Точность усиления по DC</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">+/- 4% для диапазона 5mV/div to 2mV/div</span>
<span style="font-size: 10pt;">+/- 3% для диапазона 5V/div to 10mV/div</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Режимы триггера</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Параметры</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">Время задержки: 100нс-10с</span>

<span style="font-size: 10pt;">Чувствительность триггера (по фронту):</span>

<span style="font-size: 10pt;">DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz</span>
<span style="font-size: 10pt;">EXT(типично) 200мВ от DC до 40MHz</span>
<span style="font-size: 10pt;">EXT/5(типично) 1В от DC до 40MHz</span>
<span style="font-size: 10pt;">AC: Ослабляет сигналы ниже 10Hz</span>
<span style="font-size: 10pt;">HF Reject: ослабляет сигнал выше 80kHz</span>
<span style="font-size: 10pt;">LF Reject: ослабляет сигнал ниже 150kHz</span>
<span style="font-size: 10pt;">Noise Reject: уменьшает чувствительность триггера</span>

<span style="font-size: 10pt;">Дапазон уровня триггера</span>
<span style="font-size: 10pt;">CH1,CH2: +-8 делений от центра экрана</span>
<span style="font-size: 10pt;">EXT: ±-1.2В EXT/5: ±-6В</span>

<span style="font-size: 10pt;">Точность уровня триггера</span>
<span style="font-size: 10pt;">типично (для сигнала в фронтом около 20нс)</span>
<span style="font-size: 10pt;">CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)</span>
<span style="font-size: 10pt;">EXT: ±-(6% установленного значения + 40mV)</span>
<span style="font-size: 10pt;">EXT/5: ±-(6% установленного значения + 200mV)</span>

<span style="font-size: 10pt;">Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону</span>
<span style="font-size: 10pt;">Время установки: 20нс–10с</span>

<span style="font-size: 10pt;">Условия по импульсу: >,<,=,не =, позитивный или негативный</span>
<span style="font-size: 10pt;">Ширина импульса: 20нс-10с</span>

<span style="font-size: 10pt;">Условия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Автоматические измерения</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Курсорные измерения</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">Ручные: разность напряжений, разность времени, частота.</span>
<span style="font-size: 10pt;">Трассировка: напряжение и время по точкам сигнала.</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Обработка сигнала</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Экран</strong></span></td>
<td style="width: 701.516px; text-align: left;"><span style="font-size: 10pt;">TFT ЖК 7 дюймов 800 x 480 точек</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Интерфейс USB</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">USB 2.0 Full Speed</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Питание от сети</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Размеры</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">313мм х 108мм (глубина) х 142мм (высота)</span></td>
</tr>
<tr>
<td style="width: 249px;"><span style="font-size: 10pt;"><strong>Вес</strong></span></td>
<td style="width: 701.516px; text-align: left;" align="center"><span style="font-size: 10pt;">2.08 Кг</span></td>
</tr>
</tbody>
</table>
<h2><strong>Генератор</strong></h2>
<table border="1" cellspacing="0" cellpadding="3">
<tbody>
<tr>
<td colspan="2"><span style="font-size: 10pt;"><b>Вывод сигнала произвольной формы</b></span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Частота</strong></span></td>
<td><span style="font-size: 10pt;">от 0 до 25MHz</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>ЦАП</strong></span></td>
<td><span style="font-size: 10pt;">2K - 200MHz регулируемый</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Каналы</strong></span></td>
<td><span style="font-size: 10pt;">1 канал вывода сигнала</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Длительность сигнала</strong></span></td>
<td><span style="font-size: 10pt;">2К точек</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Вертикальное разрешение</strong></span></td>
<td><span style="font-size: 10pt;">12 бит</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Частотная стабилизация</strong></span></td>
<td><span style="font-size: 10pt;"><30ppm</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Амплитуда</strong></span></td>
<td><span style="font-size: 10pt;">+3.5V Max.</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Выходной импеданс</strong></span></td>
<td><span style="font-size: 10pt;">50 Ом</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Выходное напряжение</strong></span></td>
<td><span style="font-size: 10pt;">50mA Iпик=50mA</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Пропускная полоса</strong></span></td>
<td><span style="font-size: 10pt;">25 МГц</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Искажения</strong></span></td>
<td><span style="font-size: 10pt;">-50dBc (1КГц), -40dBc (10 КГц)</span></td>
</tr>
<tr>
<td colspan="2"><span style="font-size: 10pt;"><b>Частотомер</b></span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Частота</strong></span></td>
<td><span style="font-size: 10pt;">0 - 50 МГц</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Входная амплитуда</strong></span></td>
<td><span style="font-size: 10pt;">400m до 18V (от пика до пика)</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Развязка</strong></span></td>
<td><span style="font-size: 10pt;">DC</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>точность частоты</strong></span></td>
<td><span style="font-size: 10pt;">+- ошибка базы времени +- отсчет</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Входной импеданс</strong></span></td>
<td><span style="font-size: 10pt;">>100К</span></td>
</tr>
<tr>
<td colspan="2"><span style="font-size: 10pt;"><b>Генератор шаблонов сигнала</b></span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Разрешене</strong></span></td>
<td><span style="font-size: 10pt;">12 бит генератор и 6 бит цифровой вход</span></td>
</tr>
<tr>
<td><span style="font-size: 10pt;"><strong>Тип</strong></span></td>
<td><span style="font-size: 10pt;">LVCMOS</span></td>
</tr>
</tbody>
</table>
