Генератор сигналов FNIRSI TSG3020, 2 канала, до 30 МГц
FNIRSI TSG3020 — двухканальный функциональный и произвольный генератор сигналов (AWG), предназначенный для разработки и тестирования электронных схем, лабораторных измерений, обучения и сервисного ремонта электроники.
Прибор использует технологию DDS и обеспечивает частоту дискретизации до 200 MSa/s и 14-битное вертикальное разрешение, что позволяет генерировать точные и стабильные сигналы с минимальными искажениями. Максимальная частота генерации составляет 30 МГц на канал.

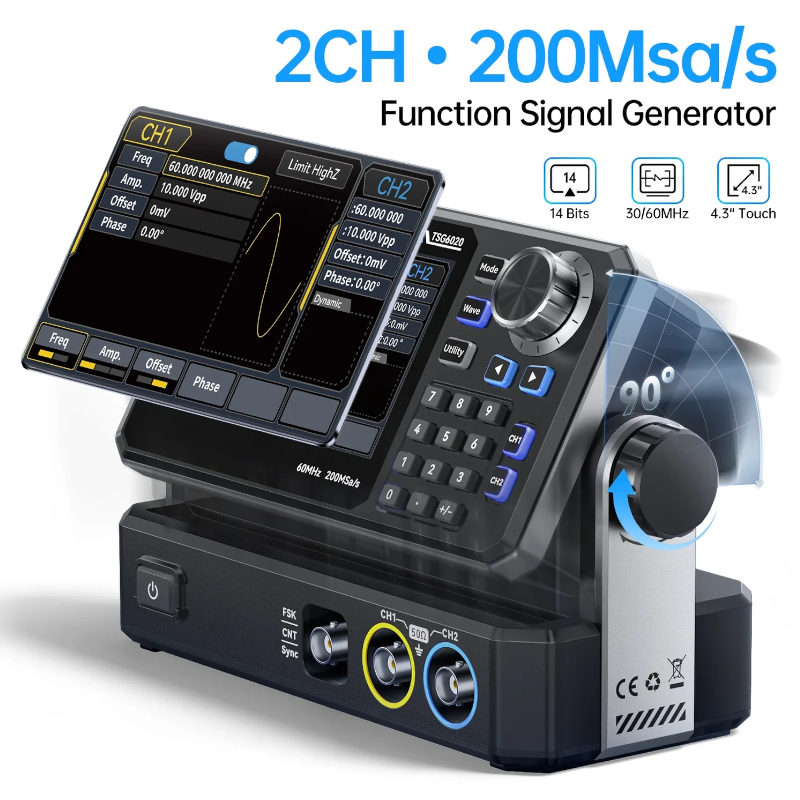

Устройство оснащено 4.3-дюймовым цветным сенсорным дисплеем, поддерживает стандартные и пользовательские формы сигналов, а также различные режимы модуляции и частотный свип для анализа и тестирования электронных систем.
Особенности
- Два независимых канала генерации сигналов
- Максимальная частота до 30 МГц
- Частота дискретизации 200 MSa/s
- 14-битное разрешение для высокой точности сигналов
- Поддержка произвольных сигналов (AWG)
- Технологии ZeroSurge (минимальное перерегулирование) и VeriPoint (точная генерация точка-за-точкой)
- 6 типов модуляции: AM, FM, PM, FSK, ASK, PSK
- Частотный свип (линейный и логарифмический режим)
- Встроенный 7-разрядный частотомер до 100 МГц

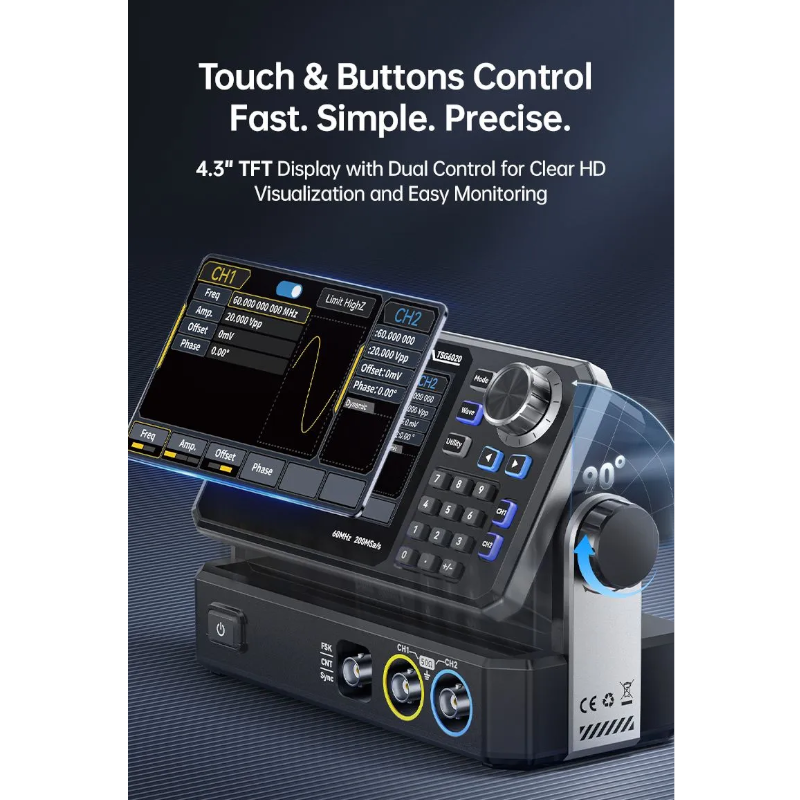

- Цветной сенсорный экран 4.3″ TFT LCD
- Память до 24 пользовательских форм сигналов
- Система охлаждения с радиатором и вентилятором

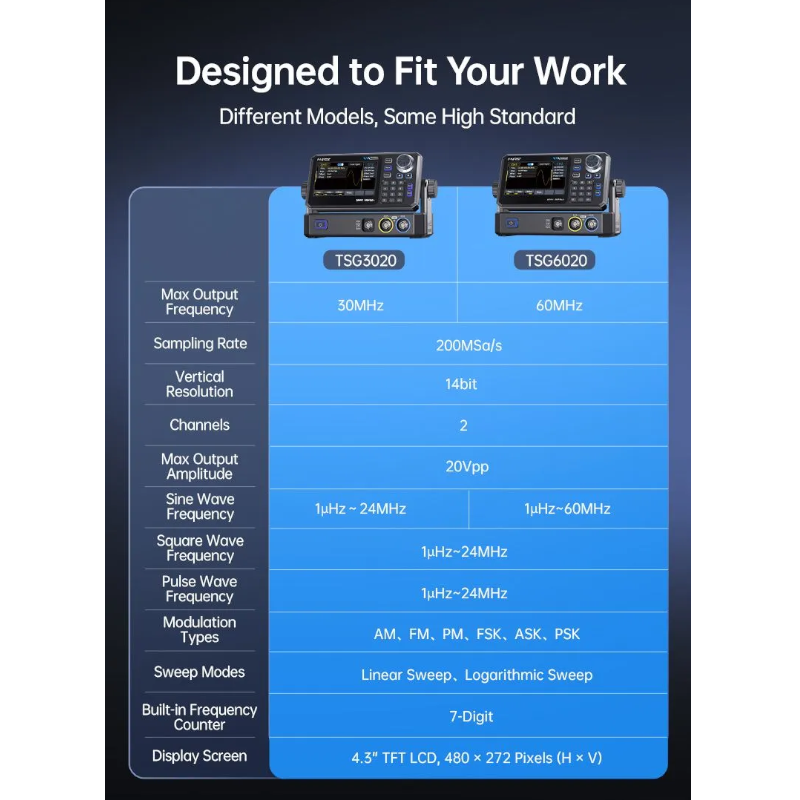

Характеристики
- Тип устройства: функциональный генератор сигналов / AWG
- Количество каналов: 2
- Максимальная частота: 30 МГц
- Частота дискретизации: 200 MSa/s
- Вертикальное разрешение: 14 бит
- Формы сигналов: синус, квадрат, пила (ramp), импульс, шум, DC, произвольные
- Диапазон амплитуды:
- Импеданс выхода: 50 Ω
- Частотомер: 100 мГц – 100 МГц
- Sweep: 1 ms – 500 s
- Экран: 4.3″ TFT сенсорный (480×272)
- Память сигналов: до 24 форм

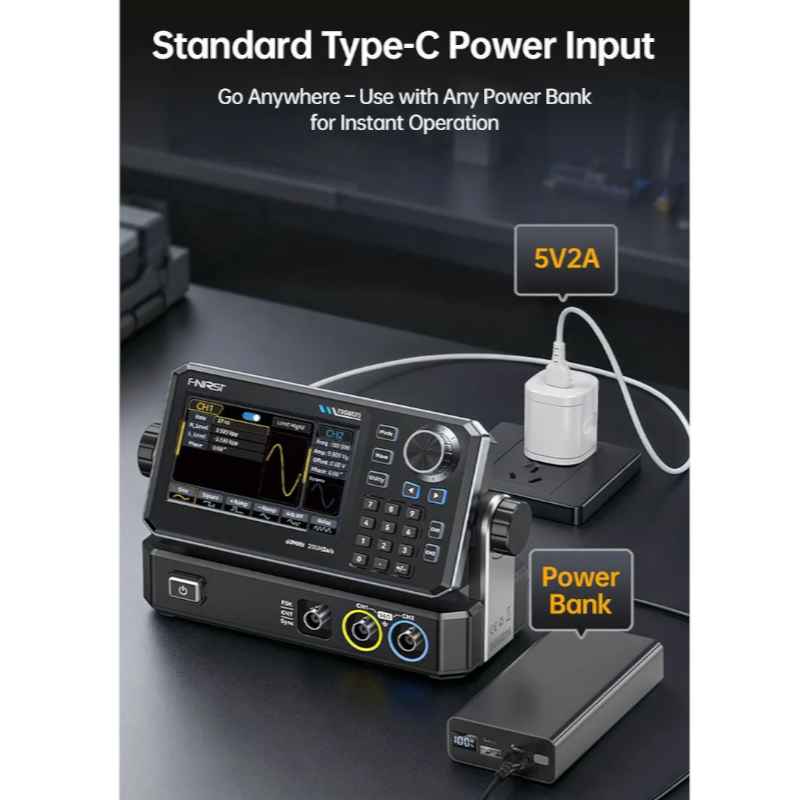

- Питание: USB / адаптер питания
- Охлаждение: активное
-
1 mVpp – 10 Vpp (50 Ω)
до 20 Vpp (высокий импеданс)

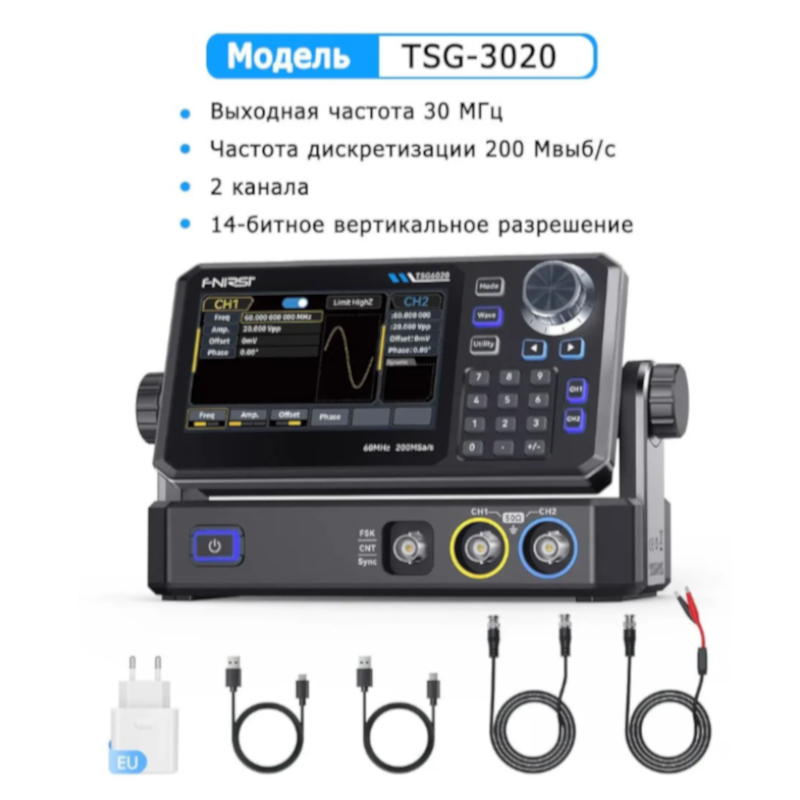

Комплектация
- Генератор сигналов FNIRSI TSG3020
- Кабель питания USB
- USB-кабель для подключения
- BNC-кабель
- BNC-кабель с зажимами «крокодил»
- Инструкция пользователя
- Артикул 13693
- Производитель Fnirsi
