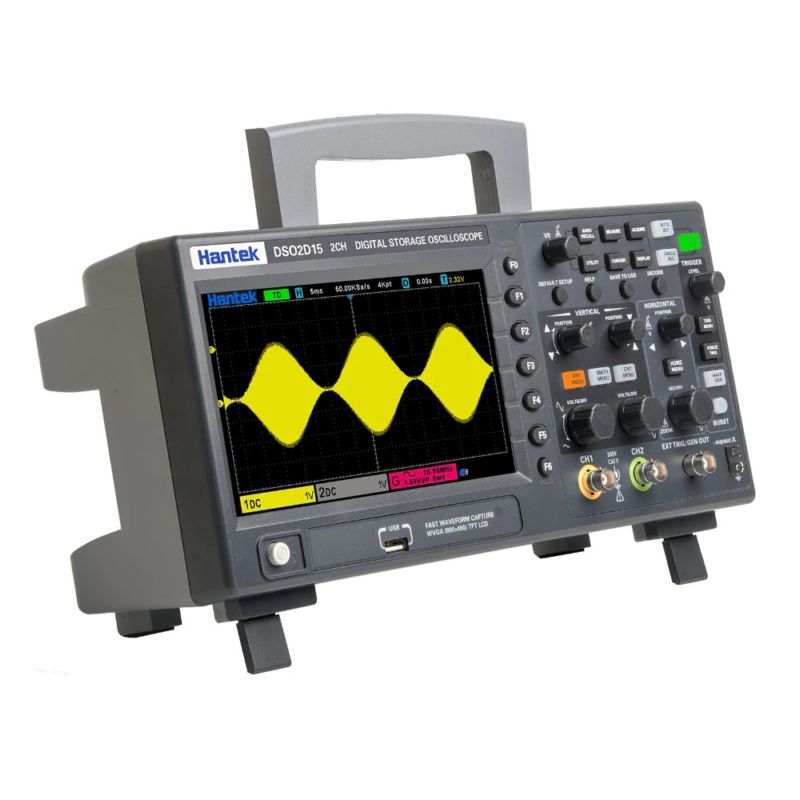

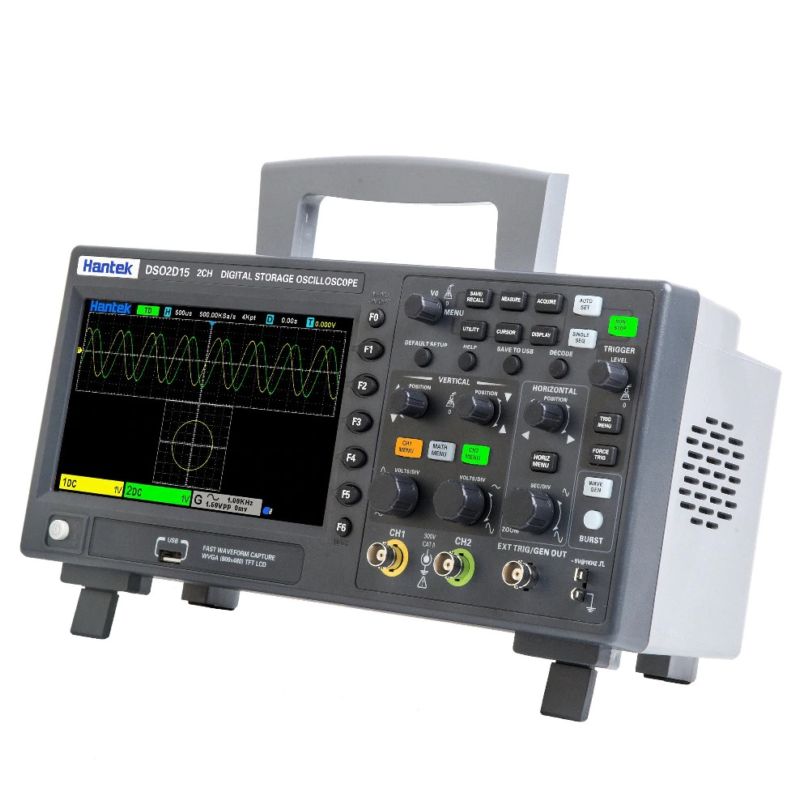

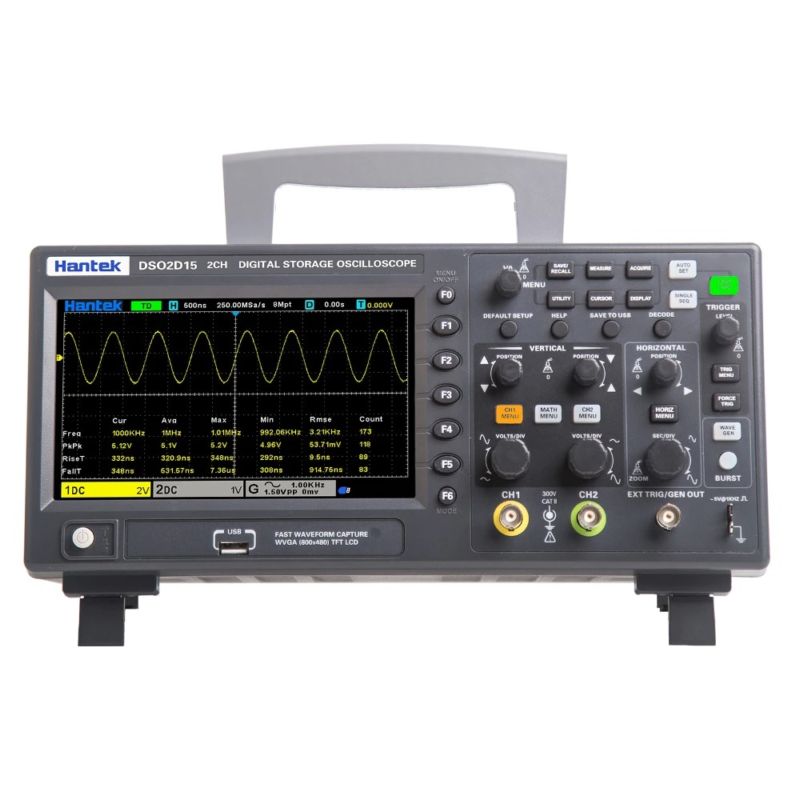

Осциллограф профессиональный Hantek DSO 2D15 до 150 мГц, 2 канала, генератор

Hantek DSO-2D15 — профессиональный двухканальный цифровой осциллограф со встроенным генератором сигналов, объединяющий функции двух приборов в одном устройстве. Модель предназначена для диагностики, ремонта, настройки и разработки электронных схем.

Осциллограф обладает полосой пропускания до 150 МГц и частотой дискретизации 1 Гвыб/с, что позволяет точно анализировать аналоговые и цифровые сигналы. Благодаря встроенному генератору сигналов прибор подходит как для сервисных работ, так и для лабораторных и исследовательских задач.

Hantek DSO-2D15 сочетает высокую производительность, широкий функционал и доступную стоимость, что делает его отличным выбором для инженеров, сервисных центров, автоэлектриков, радиолюбителей и образовательных учреждений.

Особенности

• 2 независимых аналоговых канала
• Полоса пропускания до 150 МГц
• Частота дискретизации до 1 Гвыб/с
• Встроенный генератор сигналов 25 МГц
• Глубина памяти до 8 Мточек
• Цветной 7" TFT LCD дисплей
• Поддержка декодирования UART, I2C, SPI, CAN, LIN
• 32 автоматических измерения
• FFT-анализ и математические функции
• Поддержка сохранения CSV, изображений и форм сигналов
• Поддержка SCPI-команд для удалённого управления
• USB Host / Device интерфейсы
• Подходит для ремонта, диагностики и разработки электроники

Назначение

• Диагностика электронных плат
• Ремонт бытовой и промышленной электроники
• Автоэлектрика и анализ CAN/LIN шин
• Работа с микроконтроллерами
• Проверка блоков питания и генераторов
• Настройка аналоговых и цифровых схем
• Обучение и лабораторные исследования
• Радиолюбительство и сервисный ремонт

Характеристики

Осциллограф

• Бренд: Hantek
• Модель: DSO-2D15
• Количество каналов: 2
• Полоса пропускания: 150 МГц
• Частота дискретизации: до 1 GSa/s
• Глубина памяти:
  • 8M (1 канал)
  • 4M (2 канала)
• Вертикальная чувствительность: 2 мВ/дел – 10 В/дел
• Горизонтальная развёртка: 2 нс/дел – 100 с/дел
• Время нарастания сигнала: 2.3 нс
• Вертикальное разрешение ADC: 8 бит
• Входное сопротивление: 1 МОм / 20 пФ
• Максимальное входное напряжение:
  • 30 В (зонд 1X)
  • 300 В (зонд 10X)
• Режимы входа: AC / DC
• Режимы запуска: одиночный, нормальный, автоматический
• Синхронизация:
  • Edge
  • Pulse Width
  • Video
  • Slope
  • Overtime
  • Window
  • Pattern
  • Interval
  • UART / LIN / CAN / SPI / I2C

Генератор сигналов

• Количество каналов: 1
• Частота дискретизации: 200 MSa/s
• Вертикальное разрешение: 12 бит
• Максимальная частота сигнала: 25 МГц
• Формы сигнала:
  • синус
  • прямоугольник
  • импульс
  • треугольник
  • шум
  • произвольная форма

Экран и интерфейсы

• Дисплей: 7" TFT LCD
• Разрешение: 800 × 480
• Цветность: 16 млн цветов (24 бит)
• Интерфейсы: USB Host / USB Device
• Поддержка SCPI-команд

Питание и условия эксплуатации

• Питание: 120–240 В AC, 45–66 Гц
• Потребляемая мощность: 30 Вт
• Рабочая температура: 0…50 °C
• Температура хранения: -40…+70 °C
• Влажность: ≤ 60%

Габариты и вес

• Размеры: 318 × 140 × 150 мм
• Вес брутто: ~2.9 кг

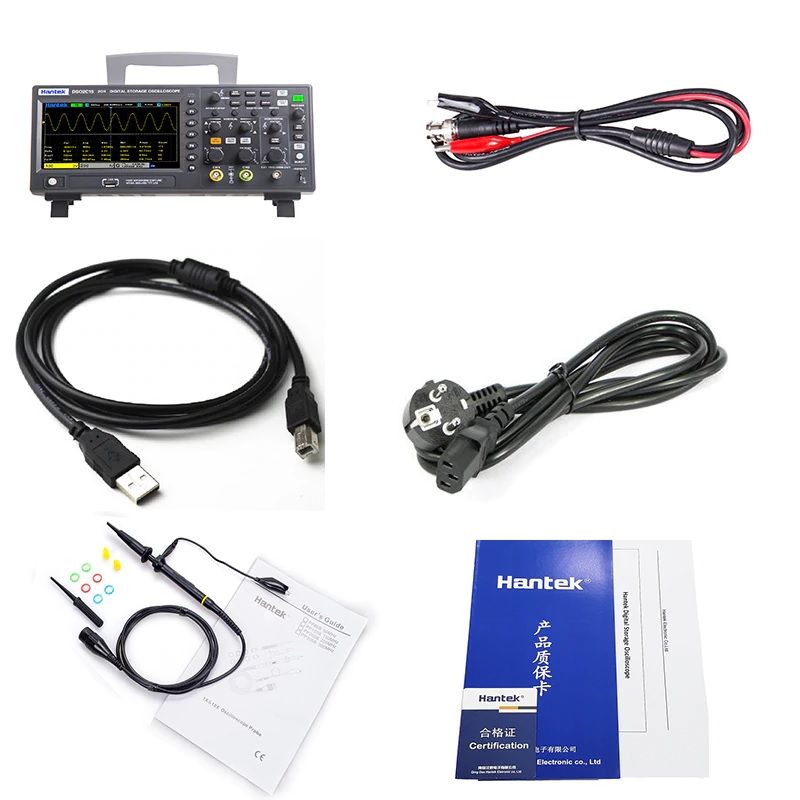

Комплектация

• Осциллограф Hantek DSO-2D15
• Осциллографический зонд 100 МГц (1X / 10X)
• Кабель генератора сигналов
• Кабель питания
• USB-кабель для передачи данных
• Руководство пользователя
