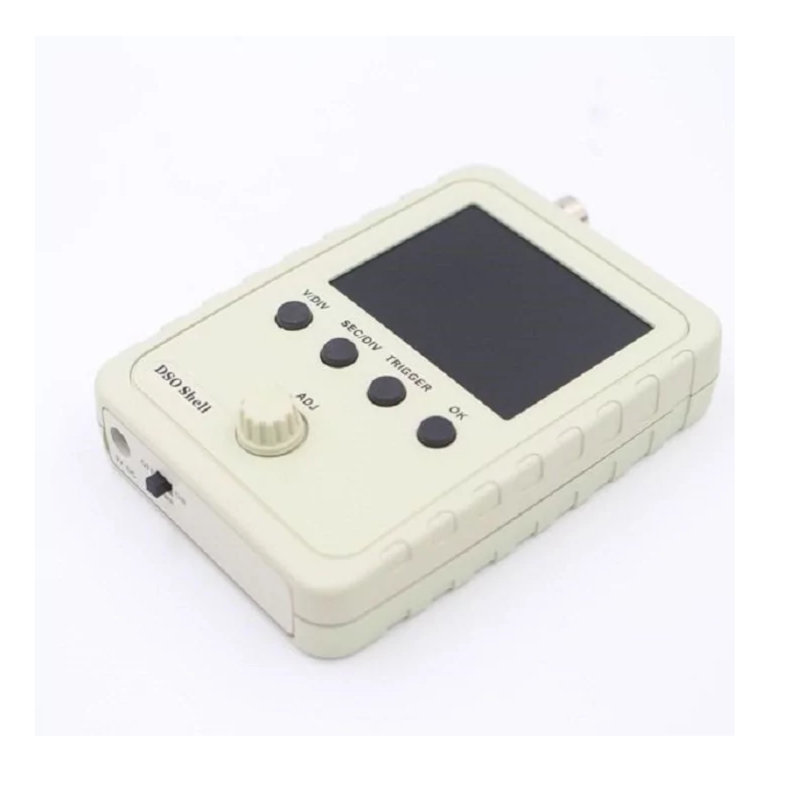

Осцилограф DSO150 до 200 Кгц низкочастотный
Компактный и миниатюрный цифровой осциллограф DSO 150 позволяет наблюдать различные аналоговые и цифровые сигналы. Он обладает хорошей чувствительностью и 2.4-дюймовым TFT-экраном. Осциллограф легко помещается в в карман и удобен для работы. Он позволяет измерить и отображать параметры сигнала, такие как частота, период, ширина импульса, скважность, максимальные, минимальные, пиковые и др значения.
Особенности:
Используется для наблюдения, измерения и регистрации низкочастотных сигналов
Легкий в настройках и работе
Автоматический и обычный режим синхронизации сигнала
Синхронизация по подъему или спаду сигнала
Память измерений
Можно заморозить сигнал на дисплее в любое время (функция Hold).

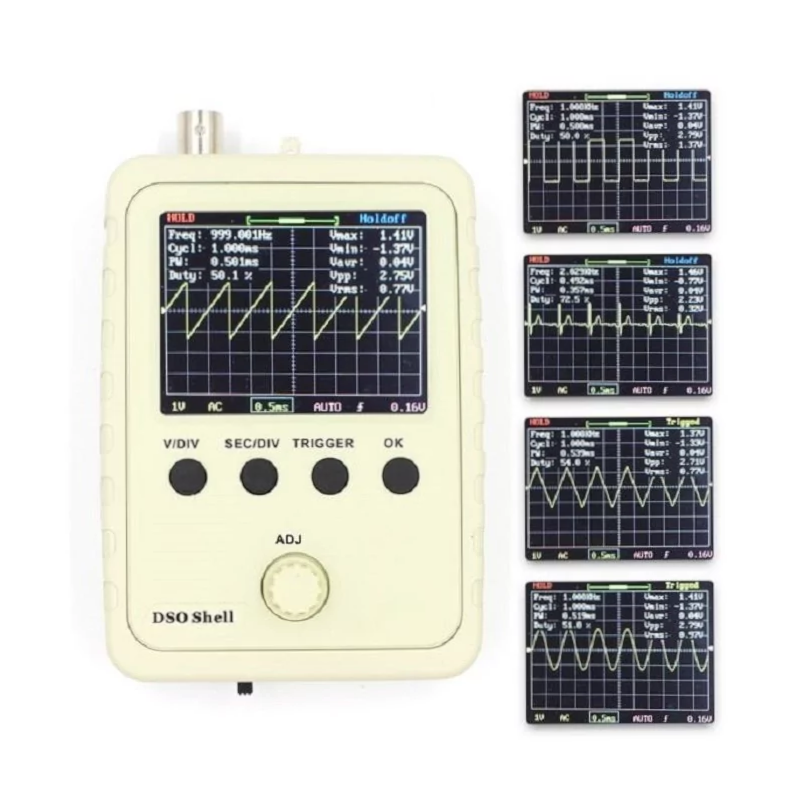

Измерение параметром сигнала на цифровом дисплее частота, период, ширина импульса, скважность, макс. /мин, пик и др.
Функция хранения сигналов: не потеряет сигнал после отключения питания
Функция прозвонки, обнаружение короткого замыкания
Функция TFT распознавание цифровых сигналов
Характеристики:
- Модель: DSO-150
- Бренд: JYE TECH
- Процессор: ARM Cortex-M3 (stm32f103c8)
- Дисплей: 2.4" цветной TFT
- Максимальная частота дискретизации: 1msa/s
- Аналоговая полоса пропускания: 0-200 кГц
- Диапазон чувствительности: 5мВ/дел-20В/дел
- Максимальное входное напряжение: 50 В
- Входное сопротивление: 1 МОм
- Входная емкость: 20пФ
- Точность: 12 бит
- Длина записи: 1024 точки

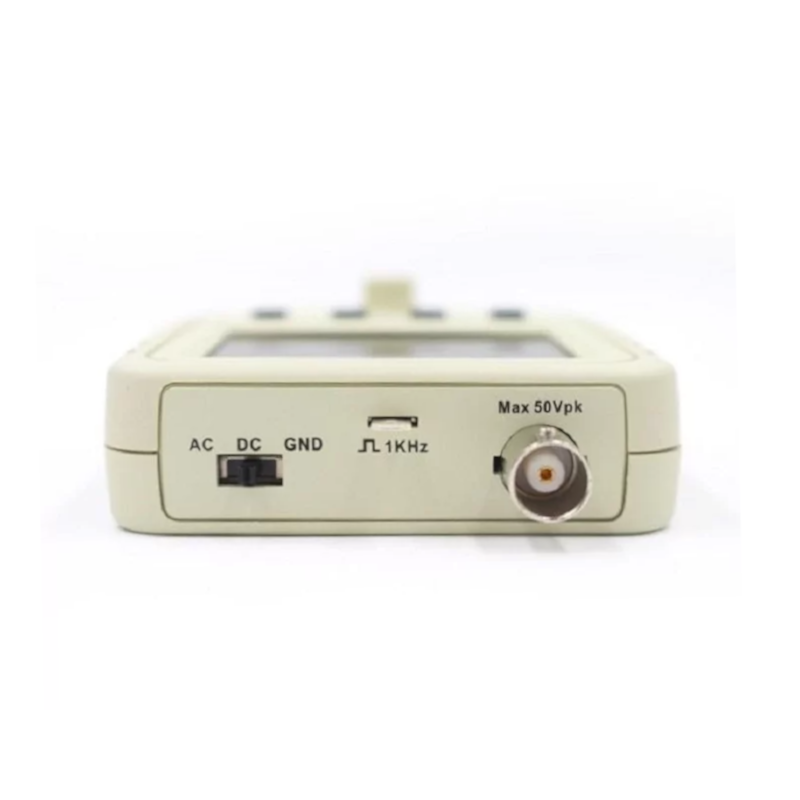

- Вход: DC/AC/GND (открытый, закрытый вход, земля)
- Развертка: 500 с/дел-10мкс/дел
- Режимы синхронизации: Auto, Normal и Single
- Напряжение питания: DC 9 В (8-10 В)
- Потребляемый ток: ~ 120 мА 9 В
- Размеры : 105 x 75 x 22 мм
- Размер экрана: 52 x 40 мм
- Вес осциллографа: 100 г
Комплектация:
- Осциллограф
- Выносной щуп
- Руководство пользователя
Функции кнопок:
| Кнопка | Функция | При долгом нажатии |
|---|---|---|
| V/DIV |
Выбор чувствительности (вольт на деление). Вертикальная позиция сигнала. |
Калибровка нуля (необходимо перевести переключатель AC/DC/GND в положение GND). |
| SEC/DIV |
Выбор времени (секунд на деление). Перемещение сигнала по горизонтали. |
Переход в центр буфера |
| TRIGGER |
Выбор режима триггера (Auto, Normal, Single). Уровень триггера. Выбор типа триггера (по фронту, по спаду). |
Установка уровня триггера по среднему значению амплитуды сигнала. |
| OK | Включение режима HOLD ("заморозка" сигнала). | Включение/выключение замеров. |
| ADJ | Изменение выбранного параметра. | Выбор напряжения тестового сигнала. |
| OK + TRIGGER | Сохранение текущего сигнала в EEPROM | |
| OK + SEC/DIV | Отображение сохранённого сигнала из EEPROM | |
| SEC/DIV + TRIGGER | Восстановление заводских настроек |
