Щуп зонд PP-150, 1X/10X для осциллографа, до 100 МГц

Щуп‑зонд PP‑150 — пассивный осциллографический щуп с переключаемым коэффициентом деления 1X/10X, разработанный для точных измерений сигналов в электронной технике. Он совместим с большинством цифровых и аналоговых осциллографов со стандартным BNC‑разъемом и подходит как для лабораторных, так и для полевых измерений. Щуп обеспечивает качественную передачу сигнала с минимальными искажениями и позволяет измерять сигналы с высокой частотой до 100 МГц при делении 10×.

Особенности

• Переключаемый коэффициент деления 1X/10X для различных уровней сигналов
• Полоса пропускания до 100 МГц (в режиме 10×) и до 5 МГц (в режиме 1×)
• Высокое входное напряжение до 600 В при 10×
• Совместимость с широким рядом осциллографов с BNC‑разъемом
• Регулируемая емкостная компенсация для согласования с входной емкостью осциллографа
• Удобные насадки и зажим для подключения к измеряемой точке

Характеристики

• Модель: PP‑150
• Тип: пассивный щуп для осциллографа
• Коэффициент деления: 1X / 10X
• Полоса пропускания: до 5 МГц (1X), до 100 МГц (10X)
• Входное сопротивление: 1 МОм (1X), 10 МОм (10X)
• Входная емкость: 85–115 пФ (1X), 18.5–22.5 пФ (10X)
• Максимальное входное напряжение: до 600 В (10X)
• Диапазон компенсации: 15–35 пФ
• Длина кабеля: примерно 1.2 м
• Разъем: BNC

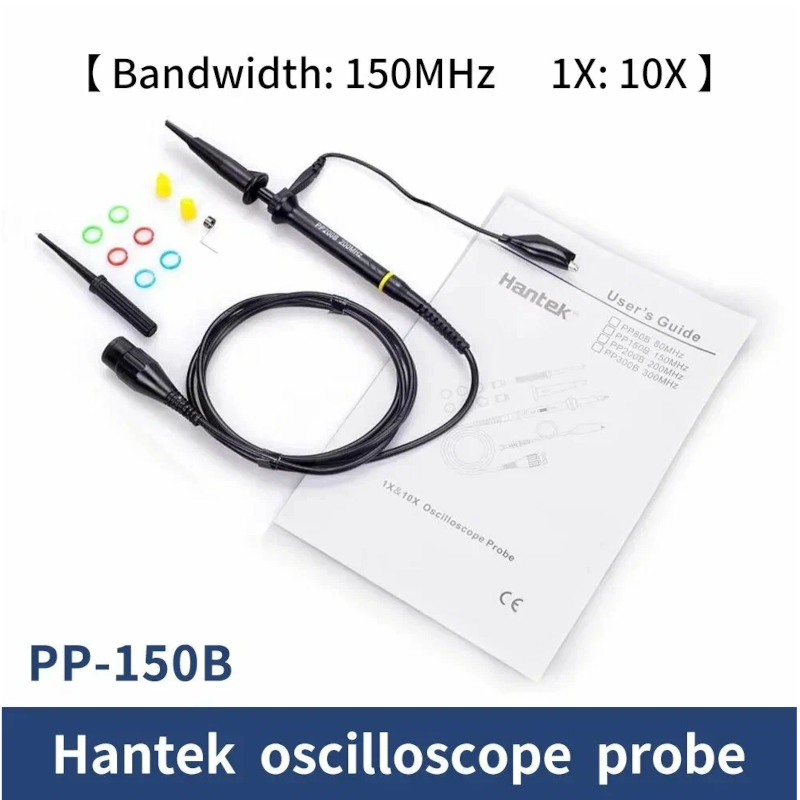

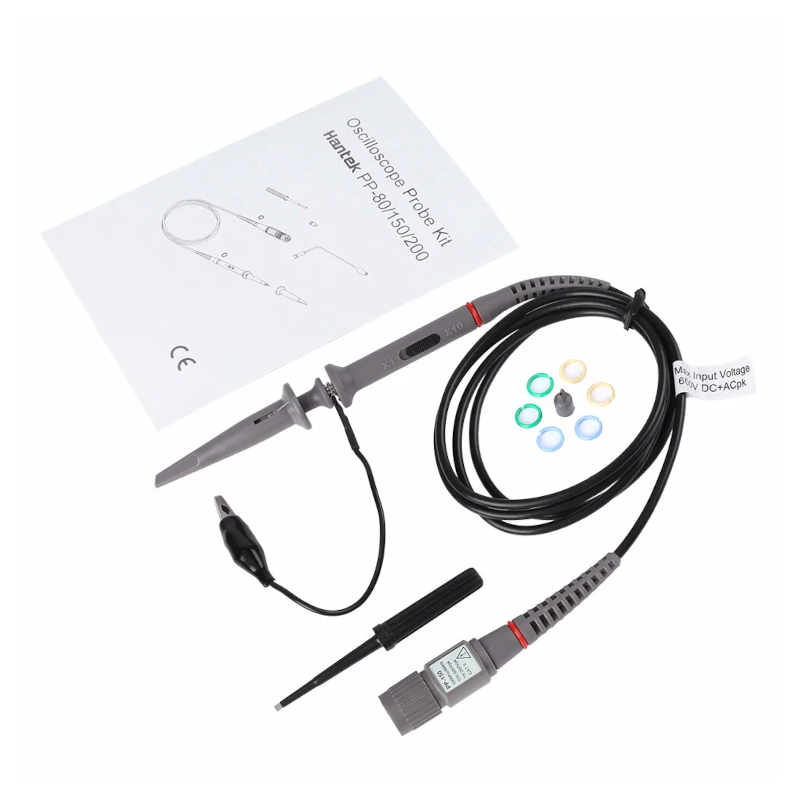

Комплектация

• Щуп осциллографический PP‑150
• Устройство заземления с «крокодилом»
• Резьбовой наконечник и защитные колпачки
• Инструмент для регулировки компенсации емкости
• Цветовые маркеры для кабеля
