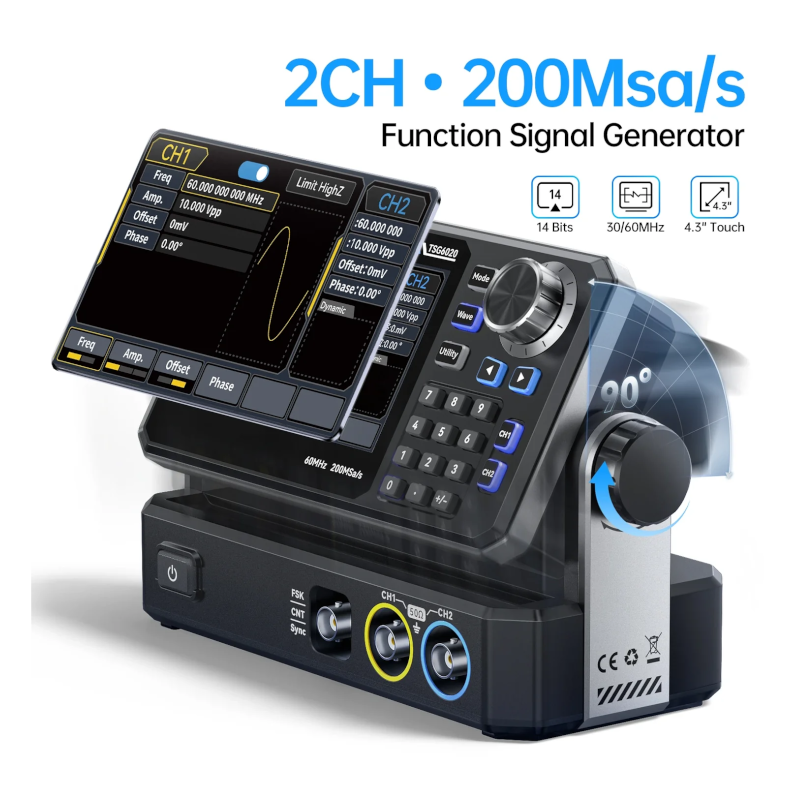

Генератор сигналов FNIRSI TSG6020 Signal Generator, 2 канала, до 60 МГц

FNIRSI TSG6020 — двухканальный функциональный и произвольный генератор сигналов (AWG), предназначенный для лабораторных измерений, разработки электроники, тестирования схем и обучения. Устройство поддерживает генерацию стандартных и пользовательских сигналов с высокой точностью.

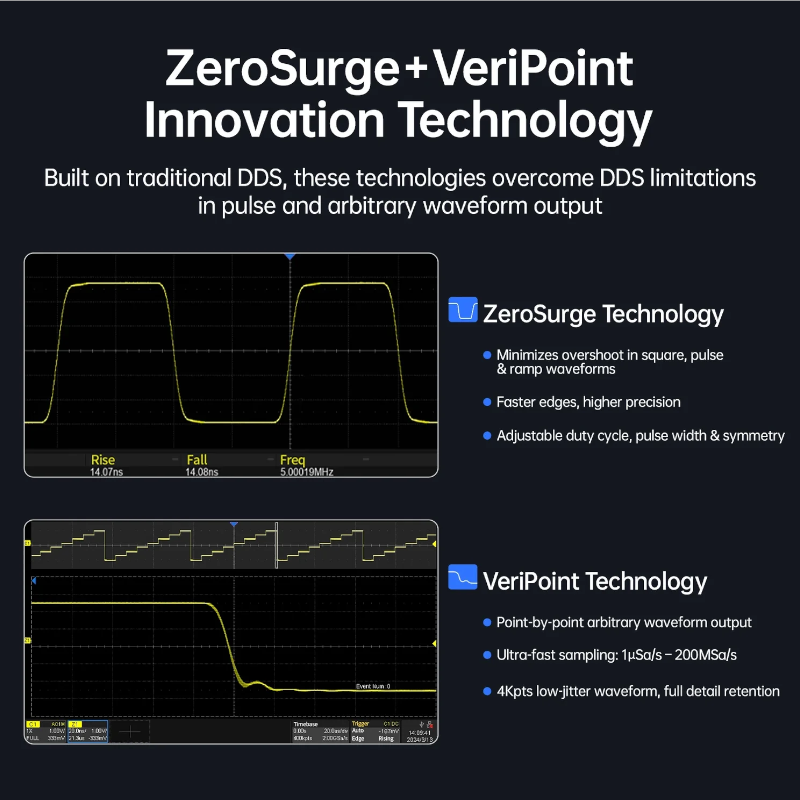

Генератор оснащён 4.3-дюймовым цветным сенсорным дисплеем, обеспечивающим удобное управление и просмотр формы сигнала в реальном времени. Благодаря технологии DDS и частоте дискретизации 200 MSa/s прибор обеспечивает точное воспроизведение сигналов и минимальные искажения.

Модель поддерживает различные режимы модуляции и частотный свип, что делает её подходящей для тестирования фильтров, радиочастотных схем и цифровых систем связи.

Особенности

• Два независимых канала генерации сигналов
• Максимальная частота выхода до 60 МГц
• Частота дискретизации до 200 MSa/s
• Поддержка произвольных форм сигналов (AWG)
• 6 типов модуляции: AM, FM, PM, FSK, ASK, PSK
• Функция частотного свипа (линейный и логарифмический режим)
• Встроенный 7-разрядный частотомер до 100 МГц
• Сенсорный цветной экран 4.3″
• Сохранение пользовательских сигналов в памяти устройства
• Поддержка синхронизации и TTL-выхода

Характеристики

• Тип устройства: функциональный генератор сигналов / AWG
• Количество каналов: 2
• Максимальная выходная частота: 60 МГц
• Частота дискретизации: до 200 MSa/s

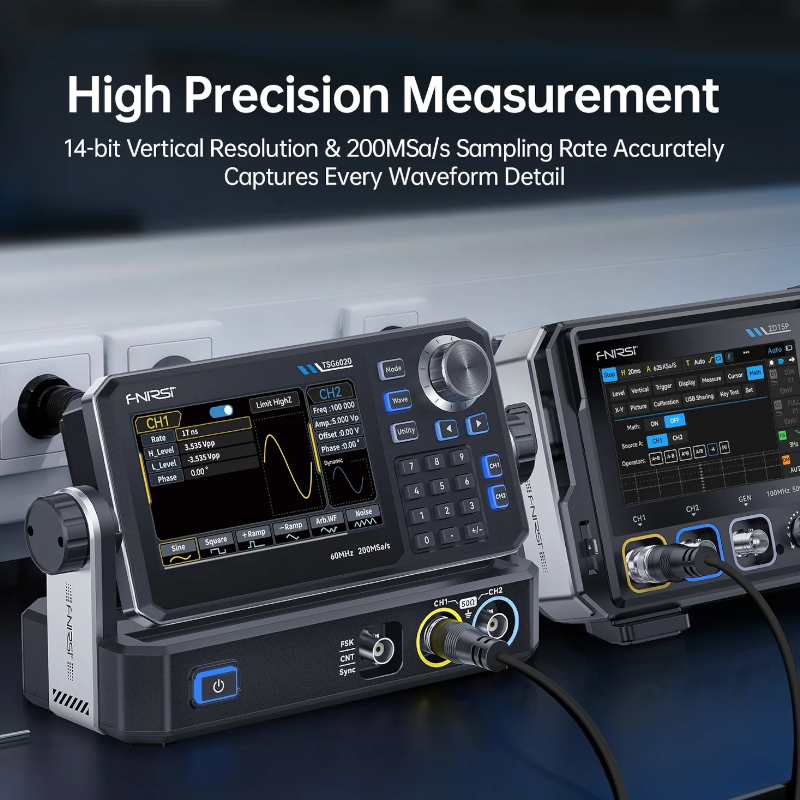

• Вертикальное разрешение: 14 бит
• Диапазон амплитуды: до 20 Vpp (в зависимости от нагрузки)
• Диапазон амплитуды (50 Ω): 1 mVpp – 10 Vpp
• Импеданс выхода: 50 Ω
• Поддерживаемые формы сигналов: синус, квадрат, пила, импульс, шум, DC и произвольные
• Частотомер: 100 мГц – 100 МГц
• Экран: 4.3″ TFT LCD, сенсорный (480 × 272)
• Память: до 24 пользовательских сигналов
• Охлаждение: радиатор и вентилятор
• Питание: сетевой адаптер / USB-C

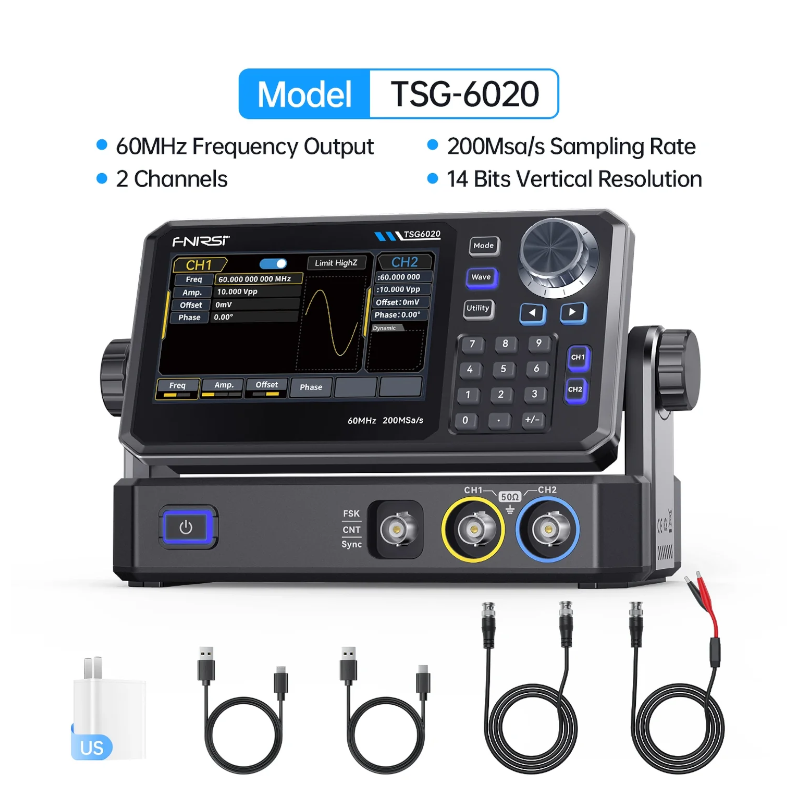

Комплектация

• Генератор сигналов FNIRSI TSG6020
• Блок питания
• USB-кабель
• Измерительные провода
• Зажимы «крокодил»
• Инструкция пользователя
