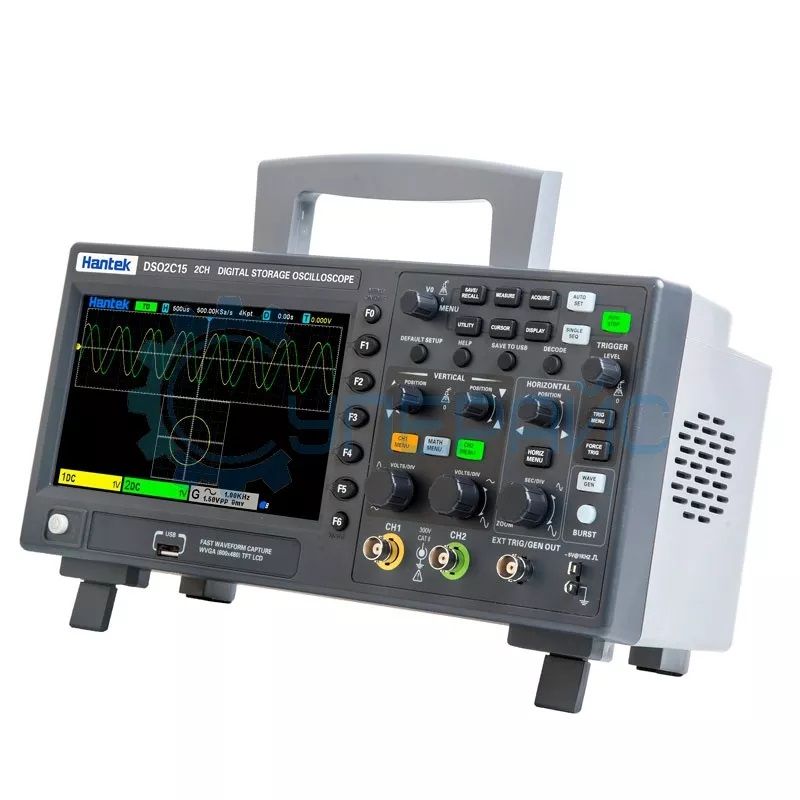

Осцилограф Hantek DSO 2C15 до 150 мГц, 2 канала

Цифровой осциллограф Hantek DSO2C15 — профессиональный двухканальный измерительный прибор с полосой пропускания 150 МГц и высокой скоростью дискретизации до 1 Гвыб/с. Устройство предназначено для анализа электрических сигналов, диагностики электронных схем, настройки оборудования и проведения лабораторных измерений.

Модель сочетает в себе функции осциллографа, частотомера и мультиметра, обеспечивая расширенные возможности анализа сигналов. Благодаря глубине памяти 8 Мточек, поддержке декодирования популярных протоколов и функции повышения разрешения до 12 бит прибор подходит как для сервисных центров, так и для профессиональной разработки электроники.

Особенности

• Двухканальный цифровой осциллограф
• Полоса пропускания 150 МГц
• Частота дискретизации до 1 Гвыб/с
• Глубина памяти до 8 Мточек
• Повышение вертикального разрешения до 12 бит
• Встроенные функции частотомера и мультиметра
• Поддержка декодирования протоколов RS232/UART, I2C, SPI, CAN, LIN
• Автоматические измерения 32 параметров
• Математические функции и FFT-анализ
• Расширенные режимы синхронизации
• Поддержка сохранения данных и изображений
• Управление через USB и SCPI-команды

Характеристики

• Бренд: Hantek
• Модель: DSO2C15
• Тип: цифровой настольный осциллограф
• Количество каналов: 2 аналоговых входа
• Полоса пропускания: 150 МГц
• Частота дискретизации:
  • до 1 Гвыб/с — 1 канал
  • до 500 Мвыб/с — 2 канала
• Глубина памяти:
  • 8 Мточек — 1 канал
  • 4 Мточки — 2 канала
• Вертикальное разрешение: 8 бит с повышением до 12 бит
• Чувствительность: от 2 мВ/дел до 10 В/дел
• Время нарастания: ≤ 2.4 нс
• Входное сопротивление: 1 МОм ±2% || 20 пФ ±3 пФ
• Максимальное входное напряжение: 300 В RMS (CAT II)
• Декодирование протоколов:
  • RS232/UART
  • I2C
  • SPI
  • CAN
  • LIN
• Математические функции:
  • сложение
  • вычитание
  • умножение
  • деление
  • FFT (БПФ)
• Анализ спектра:
  • Хэннинга
  • Хэмминга
  • Блэкмана
  • Бартлетта
  • прямоугольное окно
  • Flattop
• Автоматические измерения: 32 параметра
• Режимы отображения: XY, YT, Roll
• Режимы синхронизации:
  • Edge
  • Pulse Width
  • Video
  • Slope
  • Overtime
  • Window
  • Pattern
  • Interval
  • Under Amp
  • UART
  • LIN
  • CAN
  • SPI
  • I2C
• Интерфейсы: USB Host / USB Device
• Поддержка SCPI-команд: есть
• Форматы сохранения:
  • TXT
  • JPG
  • BMP
  • MS Excel
  • MS Word
• Размеры: 318 × 110 × 150 мм
• Вес: 1.9 кг

Комплектация

• Осциллограф Hantek DSO2C15
• Осциллографический пробник 1:10
• USB-кабель
• Кабель BNC-BNC
• Кабель питания
• Руководство пользователя
• Упаковка
