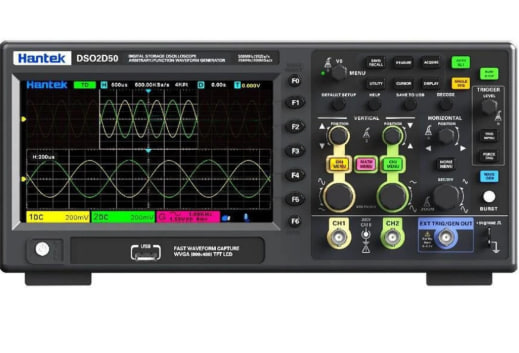

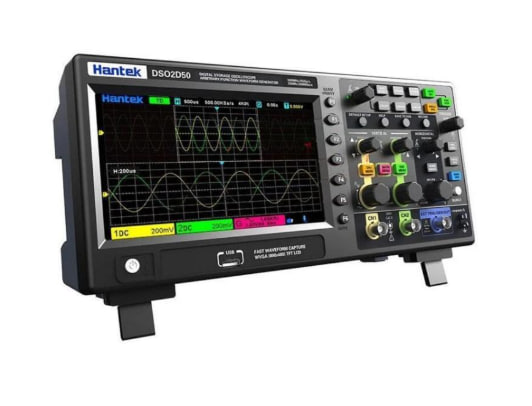

Осциллограф Hantek DSO 2D50 до 500 мГц, 2 канала, генератор, сигналов 25 МГц

Осциллограф Hantek DSO 2D50 — мощный двухканальный прибор для высокочастотных измерений до 500 МГц. Предназначен для профессионального анализа сигналов, от ВЧ-схем и цифровых интерфейсов до R&D и лабораторных задач. Осциллограф сочетает высокую пропускную способность с быстрым временем отклика и встроенным генератором сигналов, что делает его универсальным инструментом для разработчиков и инженеров.

Особенности:
- Полоса пропускания 500 МГц — четкое захватывание высокочастотных сигналов.
 - Скорость выборки до 2 GSa/s — высокая точность отображения формы сигнала.
 - 2 независимых канала для одновременного измерения двух сигналов.
 - Встроенный генератор произвольных сигналов (AWG) с выходом до ~25 МГц.
 - Поддержка широкого набора режимов триггера и автоматических измерений.
 - Интерфейсы для сохранения данных и подключения к ПК.

Характеристики:

• Тип: цифровой запоминающий осциллограф

• Каналы: 2

• Полоса пропускания: до 500 МГц

• Частота дискретизации: до 4 GSa/s (1 канал), до 2 GSa/s (2 канала)

• Глубина памяти: до 32–80 Mpts (зависит от режима)

• Вертикальная чувствительность: от ~1 mV/div до 10 V/div

• Входное сопротивление: 1 MΩ

• Входная ёмкость: ~15 pF

• Макс. входное напряжение: ~300 VRMS (CAT II)

• Развёртка по времени: от ~500 ps/div до 100 s/div

Генератор сигналов (AWG):

• Частота: до 25 МГц

• Формы: sine, square, ramp, pulse, noise, arbitrary

Функции:

• Автоматические измерения (частота, RMS, Vpp и др.)

• FFT (спектр)

• Математика (+ − × ÷)

• Триггеры: Edge, Pulse, Slope, Video и др.

• Декодирование протоколов (UART, I²C, SPI, CAN — опционально/ПО)

Экран и интерфейсы:

• Дисплей: 7", 800×480

• Интерфейсы: USB Host, USB Device

• Сохранение: скриншоты и данные на USB

Общие параметры

• Модель: Hantek DSO2D50 — цифровой запоминающий осциллограф (DSO) с функцией генератора сигналов.

• Количество каналов: 2 аналоговых входа.

• Полоса пропускания: 500 МГц — подходит для высокочастотных сигналов.

• Частота дискретизации: • До 4 GSa/s на один канал. • До 2 GSa/s при использовании обоих каналов одновременно.

• Генератор сигналов (AWG): встроенный генератор произвольных форм сигналов (sine, square, ramp, noise, arb) с частотой выхода до ~25–80 МГц (в зависимости от источника).

Дисплей и интерфейс

• Экран: 7-дюймовый TFT LCD с разрешением 800×480 пикселей.

• Регулировка яркости, удобное управление развёрткой и вертикальной чувствительностью.

Измерения и функции

• Глубина памяти: до 32–80 Mpts (одно канал) и 16 Mpts (два канала) (разные источники указывают разные варианты конфигурации — ориентировочно около десятков миллионов точек).

• Режимы триггера: Edge, pulse, window, slope и др. Часто включает декодирование протоколов (UART, SPI, I²C, CAN и т. п.).

• Мат. операции: +, −, ×, ÷, FFT (спектральный анализ), и более 30 автоматических измерений.

• Поддержка измерений: частота, период, RMS, пиково-пиковое значение, времена нарастания/спада и др.

Входные параметры

• Входное сопротивление: 1 MΩ (± 1–2 %).

• Входная ёмкость: ~12–17 pF.

• Максимальное входное напряжение: ~300 VRMS (CAT II), пиковые перенапржения допускаются выше (зависит от типа входов/пробников).

• Развёртка: ~500 ps/дел до 100 с/дел (широкий диапазон масштабирования времени).

Интерфейсы

• USB Host: поддержка USB-накопителей для сохранения данных/снимков экрана.

• USB Device: подключение к ПК (SCPI-управление/запись).
