Осциллограф RIGOL MHO934, 350 МГц, 4 канала, генератор 50 МГц

 RIGOL MHO934 — профессиональный компактный цифровой осциллограф серии MHO900 с 4 аналоговыми каналами, 12-битным АЦП и полосой до 800 МГц. Это уже прибор высокого класса.

 Очобенности:
- Высокая полоса пропускания до 350 МГц
- 12-битный АЦП, также предусматривает режим High Resolution до 16 би
- Генератор сигналов до 50 МГц. Можно дополнить двухканальным генератором произвольных сигналов до 100 МГц с дискретизацией 1 ГВыб/с
- Логический анализатор. Осциллограф можно расширить до 16 цифровых каналов.
- Автоматические измерения и статистика- Математические операции
- БПФ (FFT) для анализа частотного спектра
- Цифровой вольтметр и частотомер
- Для профессиональной мастерской или лаборатории, где нужно ремонтировать и разрабатывать
- Очень компактный — всего около 1,6 кг

Характеристики:
Модель: RIGOL MHO934
Экран: сенсорный 7 дюймов
Разрешение: 1024 × 600
Аналоговые каналы: 4
Полоса пропускания: 350 МГц
АЦП: 12 бит
Макс. дискретизация: 4 ГВыб/с
  При 1 канале 4 ГВыб/с
  При 2 каналах 2 ГВыб/с
  При 4 каналах 1 ГВыб/с
Диапазон частот:
   1–4 канала: до 350 МГц при входе 50 Ω
  при входе 1 MΩ: до 500 МГц для 1/2 каналов и 400 МГц для всех каналов.
Память: 100 Мточек, до 500 Мточек опционально
Скорость захвата: до 1 000 000 осциллограмм/с
Экран: 7", 1024×600, сенсорный
Вертикальный диапазон: 200 мкВ/дел – 10 В/дел
Внутренняя память: 32 ГБ
Интерфейсы: USB, LAN, HDMI
Масса: около 1,6 кг
Размер: 265 × 162 × 77 мм

   RIGOL MHO900-AFG50 — это встраиваемый в осциллограф 2-канальный генератор функций/произвольных сигналов для осциллографов MHO934/MHO954/MHO984. Это именно опция, а не отдельный внешний генератор. Выходы генератора находятся на задней панели осциллографа.

Характеристики:
Модель: MHO900-AFG50
Каналы: 2
Максимальная частота синуса: 50 МГц
Частота дискретизации: 1 Гвыб/с
Вертикальное разрешение: 16 бит
Импеданс выхода: 50 Ом
Выходной разъём: BNC
Произвольная форма: есть до 16 kpts
Диапазон частоты синуса: 20 мГц – 50 МГц
Меандр: 20 мГц – 10 МГц
Пила/треугольник: 20 мГц – 1 МГц
Шум: Да
DC: Да
Модуляция: AM, FM, PM и др.
Диаграмма Боде: Да

Формы сигналов:
Sin — синус;
Square — меандр;
Ramp — пила/треугольник;
DC;
Noise — шум;
Arb — произвольный сигнал.
Также есть готовые формы Sinc, Exp.Rise, Exp.Fall, ECG1, Gauss, Lorentz, Haversine. Можно загрузить собственную форму сигнала.

Амплитуда:
При частоте до 50 МГц:
1 мВpp – 10 Вpp при нагрузке 50 Ом;
2 мВpp – 20 Вpp при высокой нагрузке High-Z.

DC Offset:
до ±5 В при 50 Ом;
до ±10 В при High-Z.

У MHO934 с AFG50 появляется возможность использовать осциллограф как генератор + анализатор АЧХ. Для диаграммы Боде диапазон составляет примерно 10 Гц – 30 МГц, в зависимости от настроек измерения.

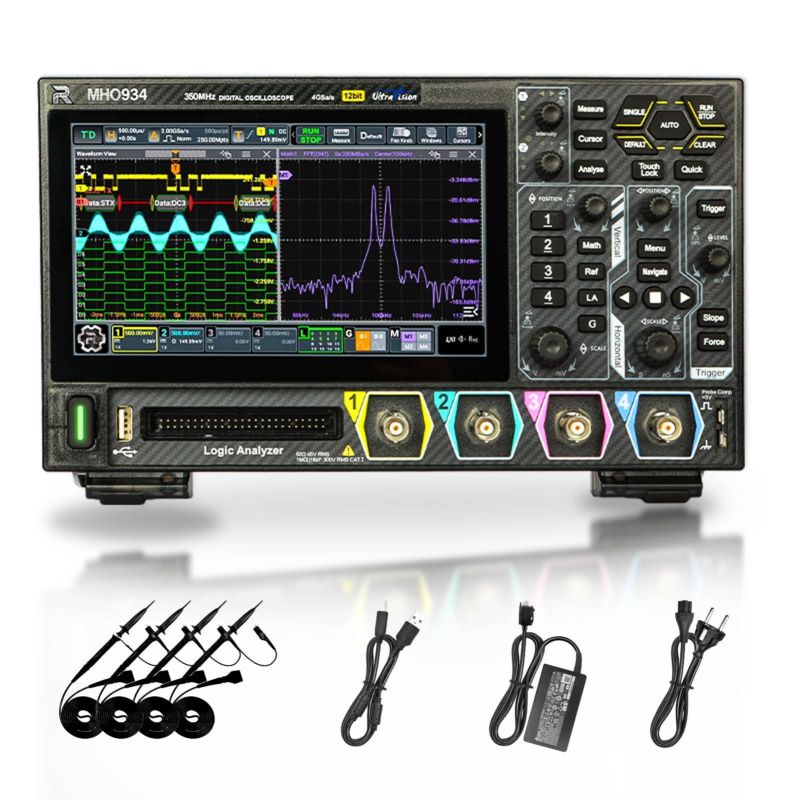

Комплектация:
Осциллограф MHO934
Генератор AFG50
Четыре пассивных щупа на 350 МГц
Адаптер питания
Кабель заземления
USB-кабель
