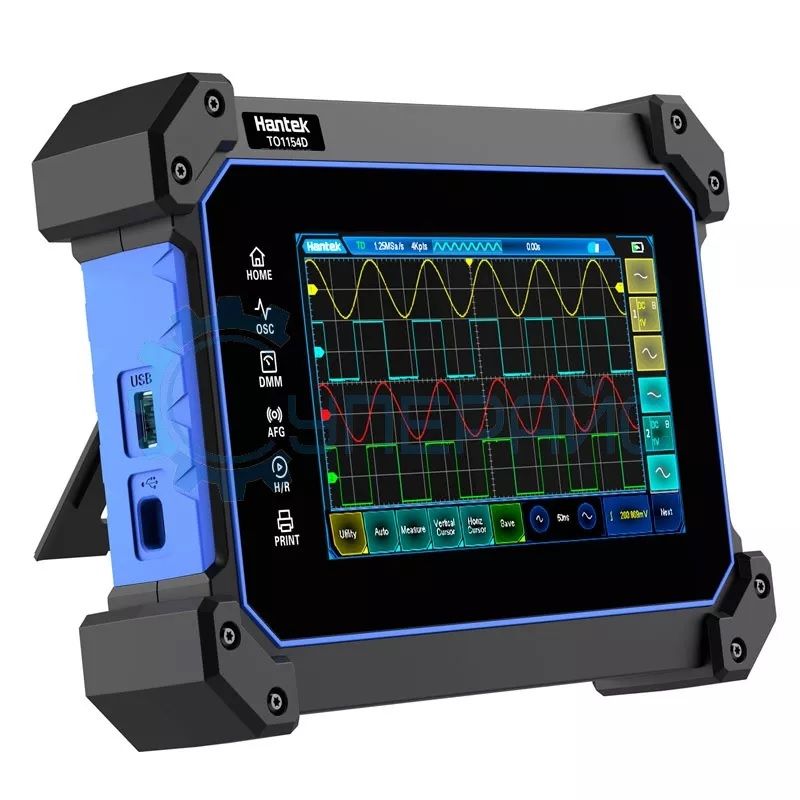

Осциллограф Hantek TO1154D, 150 МГц, 4 канала, 2600 мАч, генератор 25 Мгц

    Осциллограф Hantek TO1154D, 150 МГц, 4 канала, 2600 мАч, генератор 25 МГц. Это новое поколение мульти-функционального осциллографа компактного размера и небольшого веса, который легко носить с собой. Уникальный дизайн, hands-free, защита от падения и противоударный корпус. Он выполняет функции осциллографа, мультиметра, генератора сигналов и анализатора спектра. Встроенный большой емкости аккумулятор поддерживает долговременную автономную работу и быструю зарядку. Осциллограф Hantek TO1154D оснащен четырьмя аналоговыми каналами. Это позволяет одновременно измерять и отображать до четырех сигналов, что полезно при анализе многоканальных систем или анализ и диагностика систем автомобиля. Разрешение осциллографа составляет 8 бит, что обеспечивает достаточную точность измерений амплитуды. Большой сенсорный экран, разрешение до 800*480, удобный и простой в использовании пользовательский интерфейс, хорошее взаимодействие.

Особенности:
- Максимальная пропускная способность 150 МГц, максимальная частота дискретизации 1GSa/s для анализа любых сигналов
- Имеет яркий 7-дюймовый цветной TFT-дисплей с разрешением 800 x 480 пикселей обеспечивает четкое и детализированное отображение сигналов, волновых форм и измерений
- Интуитивный пользовательский интерфейс делает работу с осциллографом проще
- Возможен вывод сигнала на внешний монитор для удобства наблюдения
- Имеет высокоточный мультиметр с записью данных, хранением, диаграммой тренда, статистическим анализом и другими функциями
- Различные произвольные формы сигнала встроены в генератор сигналов, а максимальная выходная частота 25 МГц - Хранение одной формы сигнала, удобно и быстро. Возможно сохранить данные для анализа или экспорта на компьютер во встроенную память объемом 8 Мб. Осциллограф поддерживает функцию USB-соединения для передачи данных и управления осциллографом с помощью программного обеспечения
- Можно установить разнообразные параметры выборки: прямая, пиковая, средняя, огибающая, максимальная длительность при максимальной частоте дискретизации.
- Мульти регулировка угла установки, противоударный корпус, защита от вибрации
- Встроенный литий-ионный аккумулятор большой емкости, полная мощность, долговечность, режим ожидания до полугода
- Стандартное зарядное устройство 18 Вт поддерживает быструю зарядку type-C, а также может поделиться набором зарядных устройств с мобильными телефонами.

Характеристики:

Серия	TO1000
Полоса пропускания	150 МГц
Количество каналов	4
Максимальная частота дискретизации в реальном времени	1000 МВыб / с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 18 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х
Максимальное входное напряжение	± 300 Vrms (10X)
Горизонтальная система
Интерполяция формы волны	sin (х) / х
Глубина памяти	8 Мб
Коэффициент развёртки	2 нс / дел - 100 с / дел, 1, 2, 5 шаг
Точность измерения временного интервала	одиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200
Вертикальная система
Вертикальное разрешение	8 бит
Вертикальная развёртка	2 мВ / дел - 10 В / дел на входе BNC
Режимы захвата	реального времени, детектор пика, усреднение
Диапазон вертикального смещения	± 1 В (2 мВ/дел ~ 100 мВ/дел) ± 10 В макс. (200 мВ/дел ~ 1 В/дел) ± 50 В макс. (2 В/дел ~ 10 В/дел)
Динамический диапазон	± 5 дел (8 бит)
Ограниченная полоса пропускания	20 МГц
Изоляция между каналами	40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели
Система сбора сигналов
Режимы выборки	прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации
Режимы сбора	нормальный и пиковый: одновременный сбор всех каналов
	усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256.
Система синхронизации
Режимы триггера	автоматический, нормальный, одиночный
Время задержки	8 нс - 10 с
Диапазон уровня запуска триггера	CH1 - CH4: ± 4 деления от центра экрана
Чувствительность триггера	± 0,87 дел (2 мВ / дел) ± 0,78 дел (5 мВ / дел) ± 0,69 дел (10 мВ / дел) ± 0,52 дел (20 мВ / дел) ± 0,47 дел (50 мВ / дел) ± 0,26 дел (100 мВ / дел) ± 0,26 дел (200 мВ / дел) ± 0,47 дел (500 мВ / дел) ± 0,26 дел (1 В / дел) ± 0,26 дел (2 В / дел) ± 0,26 дел (5 В / дел) ± 0,26 дел (10 В / дел)
Запуск по фронту
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска	CH1 - CH4
Запуск по длительности импульса
Режим запуска	положительная полярность импульса >, <, !=, =
	отрицательная полярность импульса >, <, !=, =
Источник запуска	CH1 - CH4
Диапазон удержания триггера	8 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i
Источник запуска	CH1 - CH4
Синхронизация	по строке сканирования, номеру строки, нечетному полю, четному полю, всем полям
Запуск по наклону
Режим запуска	положительный наклон >, <, !=, =
	отрицательный наклон >, <, !=, =
Источник запуска	CH1 - CH4
Диапазон удержания триггера	8 нс ~ 10 с
Запуск по истечению времени
Источник запуска	CH1 - CH4
Диапазон удержания триггера	8 нс ~ 10 с
Система измерения
Курсорные измерения	разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX)
Автоматическое измерение	частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров
Математические операции
Источник запуска	CH1 - CH4
Операторы	＋、－、×、/、БПФ
БПФ	точка: 1024
	окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина
	отображение: показать один или показать все
	вертикальное разрешение: дБ, VRms
Режим генератора сигналов произвольной формы
Полоса пропускания	синусоидальный сигнал: 0,1 Гц - 25 МГц прямоугольный сигнал: 0,1 Гц - 10 МГц пилообразный сигнал: 0,1 Гц - 1 МГц сигнал произвольной формы: 0,1 Гц - 10 МГц
Пропускная способность шума	> 25 МГц
Частота дискретизации	200 МВыб/с
Диапазон выходной амплитуды	± 1,5 В (50 Ом) ± 3 В (высокий импеданс)
Разрешение по частоте	0,10%
Канал	1
Вертикальное разрешение	12 бит
Выходной импеданс	50 Ом
Режим мультиметра
Максимальное разрешение	4000 отсчетов
Максимальное напряжение на входе	AC: 600 В, DC: 600 В
Режимы измерения	напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи
Максимальный ток на входе	AC: 10 A, DC: 10 A
Входной импеданс	10 МОм
Напряжение постоянного тока	400,00 мВ ± (1% +2), разрешение 100 мкВ 4,000 В ± (1% +2), разрешение 1 мВ 40,00 В ± (1% +2), разрешение 10 мВ 400,0 В ± (1% +2), разрешение 100 мВ 600,0 В ± (1% + 2), разрешение 1 В защита от перегрузки: 400 мВ: 250 В
Напряжение переменного тока	4,000 В ± (1,2% + 5), разрешение 1 мВ 40,00 В ± (1,2% + 5), разрешение 10 мВ 400,0 В ± (1,2% + 5), разрешение 100 мВ 600,0 В ± (1,5% + 5), разрешение 1 В частота: 40 Гц ~ 400 Гц частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток	40,00 мА ± (1% + 2), разрешение 10 мкА 200,0 мА ± (1,5% + 2), разрешение 100 мкА 4,000 А ± (1,8% + 2), разрешение 1 мА 10,00 А ± (3% + 2), разрешение 10 мА защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Переменный ток	40,00 мА ± (1,3% + 2), разрешение 10 мкА 400,0 мА ± (1,8% + 2), разрешение 100 мкА 4,000 А ± (2% + 3), разрешение 1 мА 10,00 А ± (3% + 5), разрешение 10 мА частота: 40 Гц ~ 400 Гц; предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Сопротивление	400,0 Ом ± (1% + 3), разрешение 0,1 Ом 4,000 КОм ± (1,2% + 5), разрешение 1 Ом 60,00 КОм ± (1,2% + 5), разрешение 10 Ом 400,0 КОм ± (1,2% + 5), разрешение 100 Ом 4,000 МОм ± (1,2% + 5), разрешение 1 кОм 40,00 МОм ± (1,5% ± 3), разрешение 10 кОм защита от перегрузки: 220 Vrms
Емкость	40,00 нФ ± (3% + 5), разрешение 10 пФ 400,0 нФ ± (3% + 5), разрешение 100 пФ 4,000 мкФ ± (3% + 5), разрешение 1 нФ 40,00 мкФ ± (3% + 5), разрешение 10 нФ 100,0 мкФ ± (3% + 5), разрешение 100 нФ защита от перегрузки: 220 Vrms
Тест диодов	0 В - 1,0 В
Общие характеристики
Тип дисплея	7 дюймов TFT ЖК - экран, разрешение 800x480 точек
Яркость дисплея	регулируемая
Интерфейс	USB-хост, USB-устройство, USB Type-C
Функция быстрой зарядки	есть
Аккумулятор	литиевые 4 батареи по 3,7 В 2600 мАч
Питание	100-240 В, 50-60 Гц
Рабочая температура	от 0 °С до 50 °С
Рабочая влажность	до 90% RH
Рабочая высота	рабочая до 3000 м
	хранения до 10000 м
Габариты	248 мм х 176 мм х 54 мм
Вес	1,2 кг
Комплектация	осциллограф планшетный Hantek TO1154D - 1 шт
	щупы для осциллографа - 2 шт щупы HT324 - 2 шт щуп для мультиметра - 1 шт блок питания - 1 шт USB Type-C кабель - 1 шт сумка - 1 шт
