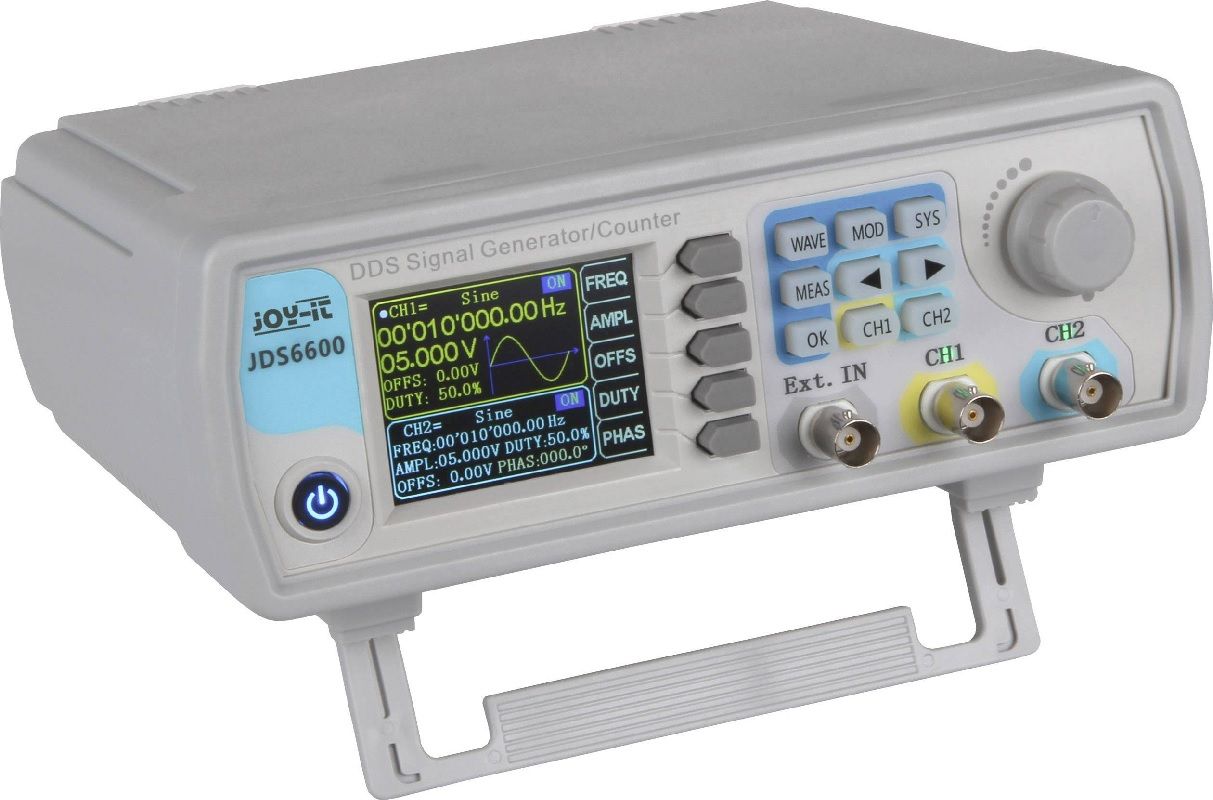

Генератор сигналов цифровой JDS-6660 двухканальный произвольной формы до 60 МГц

Двухканальный генератор сигналов серии JDS6660 сочетает в себе несколько функций, таких как генератор синусоидальных сигналов, генератор сигнала произвольной формы, генератор импульсов. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкими искажениями сигналы. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:
- Цветной ЖК-дисплей 320*240 2,4 "TFT , одновременно отображает параметры каналов CH1 и CH2
- Способность воспроизводить шаблоны пользовательской формы сигнала -
 Используются мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации
- Максимальная частота синусоидальной сигнала 60 МГц, максимальная произвольная форма сигнала до 25 МГц
- Высокая частота дискретизации 266 MSa/s и 14 бит вертикального разрешения
- Полностью независимый выходы с двумя каналами, синхронизация работы и регулируемая разница в фазе
- 60 групп функций хранения произвольных сигналов, глубина памяти каждой группы составляет 2048*14 бит.
- Высокая точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
- Высокое разрешение по амплитуде: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.
- Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
- Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода.
- С импульсными последовательностями функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных последовательностей
- Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц. - 9,99 V ~ 9,99 V DC офсетная печать, офсетная печать
- Разрешение: 0,01 V. - С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
- Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
- Функция счетчика: с режимами соединения постоянного и переменного тока. - Функция редактирования произвольных волсигналов: пользователь может редактировать произвольные сигналы на ПК, а затем загружать на генератор - Функция связи: ПК может использоваться для управления прибором.
- Защита от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
Характеристики:
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Диапазон частот меанлр: 0 ~ 25 МГц
Частотный диапазон пилообразный: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц TTL
Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время нарастания импульса: ≤ 10 нс
Диапазон регулировки ширины импульса: 25nS - 4000S
Точность частоты: ± 20 ppm Стабильность частоты: ± 1 ppm/3h
Виды сигналов: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
Разрешение сигнала: 14 бит Частота дискретизации сигнала: 266 MSa/s
Длина периода сигнала: 2048 точек
Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Искажение синусоидального сигнала: <0.8%(20 Гц ~ 20 кГц, 0dBm)
Искажения прямоугольных и импульсных (квадратные): ≤ 5%
Диапазон прямоугольных и импульсных циклов (пульс): 0,1-99.9% Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Технические характеристики на выходе:
- Амплитудный диапазон: частота <10 МГц, 0-20 ВПП; 30 МГц <частота> 10 МГц, 0 - 10 ВПП; 30 МГц <частота, 0 - 5 ВПП.
- Амплитудное Разрешение: 1 мВ
- Амплитудная стабильность: ± 0.5%/5 ч
- Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)
Выходное сопротивление: 50Ω ± 10% (Типичный)
Защита: короткое замыкание 60S не будет повреждено
Смещение постоянного тока:
- Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход Amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V; - Офсетная печать Разрешение: 0,01 V Характеристики фазы: - Диапазон регулировки фаз: 0 ~ 359.9o - Разрешение фазы: 0.1o TTL/COMS выход: - Низкий уровень по уровню поверхности: <0,3 V - Высокий уровень: 1 - 10 в
- Повышение уровня/время падения: ≤ 20 нс Функции внешнего измерения:
- Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
- Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s
- Счетчик функций-счетная область: 0-4294967295
- Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
- Функция счетчика-режим подсчета: ручной режим
- Диапазон напряжения входного сигнала: 2 - 20 Vpp
- Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)
- Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)
- Функции развертки: - Канал развертки: CH1 или CH2
- Тип развертки: Линейная развертка, бревенчатая развертка - Время задержки: 0,1 s ~ 999,9 s
- Диапазон установки: произвольно установить между точкой запуска и точкой остановки
- Направление развертки: вперед, назад и круглый ход Общие технические параметры:
- Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей
- Хранение и загрузка-Количество: 100 групп
- Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
- Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)
- Режим интерфейса: USB к последовательному интерфейсу
- Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
- Скорость связи-стандарт: 115200 bps
- Протокол связи-принять команду: Линейный режим, открытый протокол Мощность питания: DC 5 V ± 0,5 V Вес: 990 г Размеры: 24x21x9,5 см
Комплектация:
- DDS генератор сигналов
- CD Диск
- Адаптер питания 240V Выход: 5,0 V-2.0A
- USB кабель для передачи данных
- BNC-BNC кабель
- Кабель BNC-Clip
- Руководство по эксплуатации
