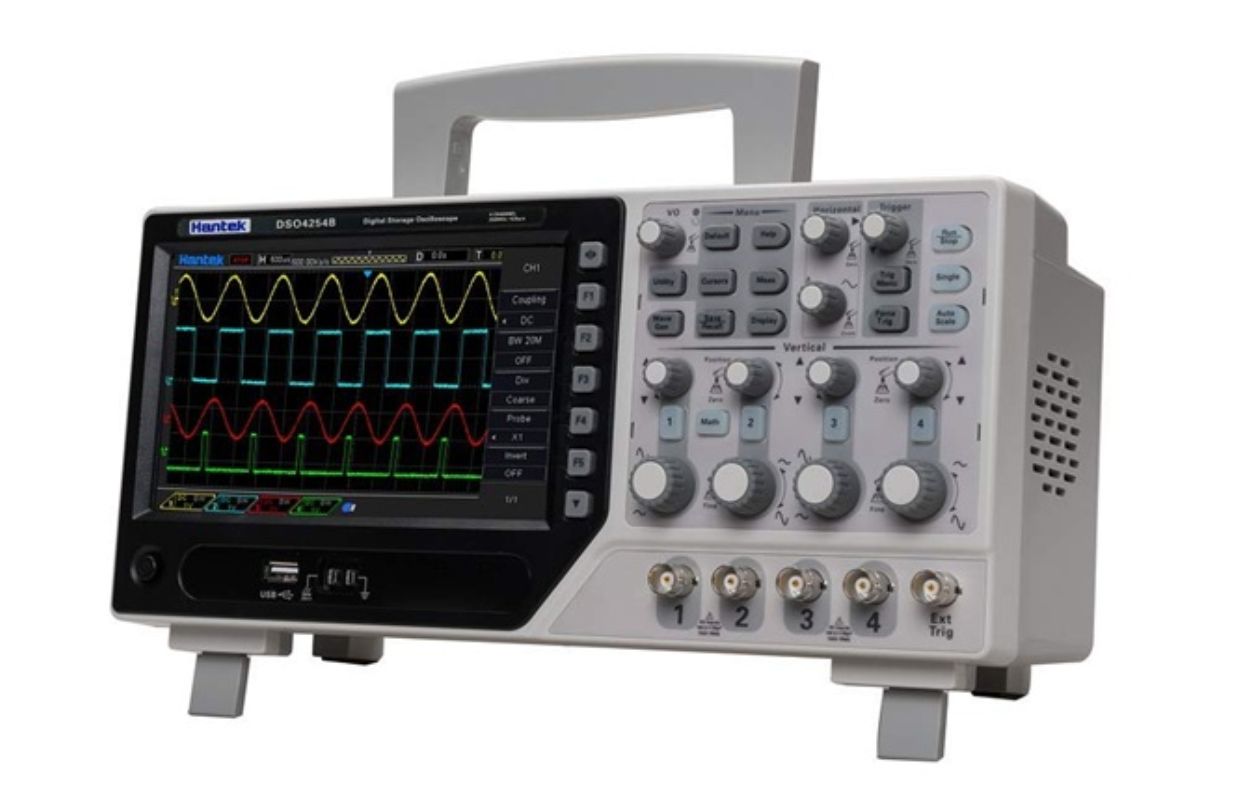

Осциллограф Hantek DSO4254B до 250 мГц, 4 канала

Осциллограф Hantek DSO4254B — профессиональный четырёхканальный цифровой прибор с полосой пропускания до 250 МГц, предназначенный для точного анализа, диагностики и измерения электронных сигналов. Оснащён цветным TFT-дисплеем, высокой частотой дискретизации и широким набором функций измерения, что делает его удобным инструментом для лабораторий, сервисных центров, инженеров и образовательных учреждений.

Особенности

• Четыре независимых аналоговых канала и внешний вход триггера
• 7-дюймовый цветной TFT-дисплей с разрешением 800×480
• Высокая частота дискретизации до 1 Гвыб/с
• Более 32 автоматических измерений параметров сигналов
• 14 режимов триггера, включая фронт, импульс, окно, наклон и видео
• Поддержка декодирования последовательных интерфейсов UART, LIN, CAN, SPI и I²C
• Математические функции: сложение, вычитание, умножение и деление сигналов
• Быстрое преобразование Фурье (FFT) для анализа спектра
• Поддержка протокола SCPI для удалённого управления
• USB Host и USB Device для подключения к ПК и внешних накопителей
• Возможность расширения интерфейсов: RS232, LAN, HDMI, Wi-Fi, SD-карта
• Подходит для лабораторных исследований, диагностики и ремонта электроники

Характеристики

• Модель: DSO4254B
• Тип прибора: цифровой осциллограф
• Количество каналов: 4 аналоговых + внешний триггер
• Дисплей: 7" TFT LCD, 800×480
• Полоса пропускания: до 250 МГц
• Частота дискретизации:
  • 1 Гвыб/с — при использовании одного канала
  • 500 Мвыб/с — при использовании двух каналов
  • 250 Мвыб/с — при использовании трёх и четырёх каналов
• Глубина памяти:
  • 64 Квыб — одноканальный режим
  • 32 Квыб — двухканальный режим
• Время нарастания: менее 1,4 нс
• Вертикальное разрешение: 8 бит
• Вертикальная чувствительность: от 500 мкВ/дел до 10 В/дел
• Входной импеданс: 1 МОм ±2 %, 20 пФ ±3 пФ
• Максимальное входное напряжение: ±300 В RMS (при использовании щупа 10×)
• Режимы входа: AC / DC / GND
• Время развертки: от 2 нс/дел до 100 с/дел
• Количество автоматических измерений: более 32
• Поддерживаемые протоколы декодирования: UART, LIN, CAN, SPI, I²C
• Интерфейсы подключения: USB Host, USB Device
• Дополнительные интерфейсы (опционально): RS232, LAN, HDMI, Wi-Fi, SD-карта
• Габариты: 318 × 110 × 150 мм
• Вес: около 2,9 кг

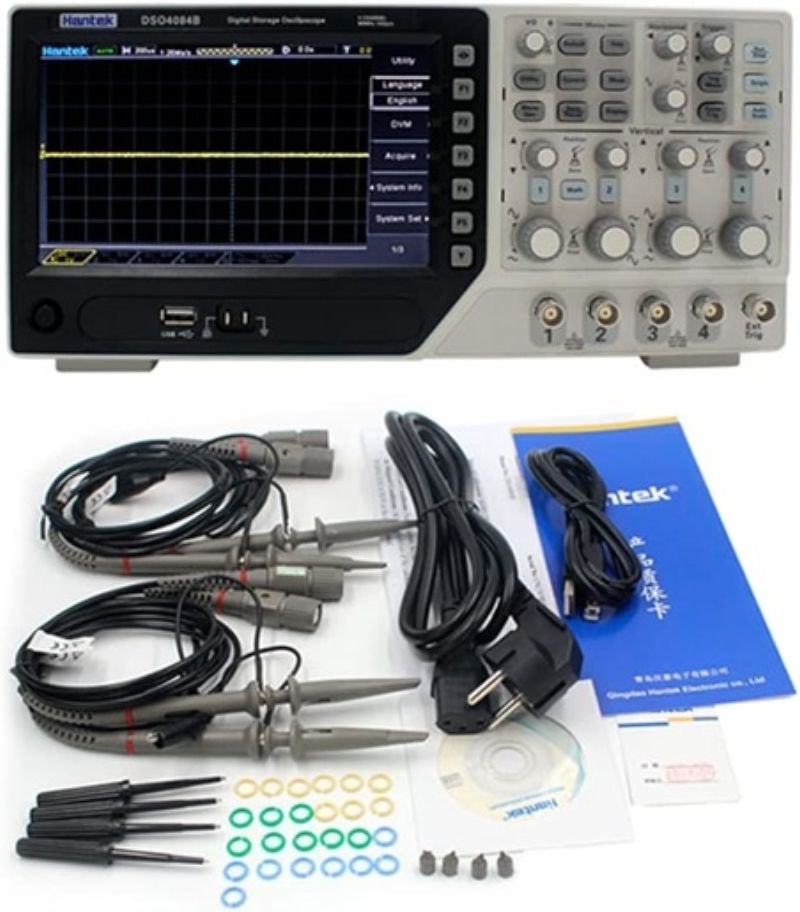

Комплектация

• Осциллограф Hantek DSO4254B
• Щупы для осциллографа — 4 шт.
• Сетевой кабель питания
• USB-кабель
• Диск с программным обеспечением
• Руководство пользователя
