Осциллограф профессиональный Hantek DSO5202P до 200 МГц, 2 канала

    Осциллограф Hantek DSO5202P до 200 МГц высокочастотный имеет 2 канала. Он имеет комплексные функции и высокую практичность. Это экономичный двухканальный Настольный осциллограф для работ по техническому обслуживанию, ремонту электроники и научно исследовательских работ. Осциллограф имеет частоту дискретизации в реальном времени 1 Гвыб/с и аналоговую пропускную способность до 200 МГц на каждый канал.

Особенности:
- Отличный промышленный дизайн
- Клавиши для каждого канала, времени, триггера, мультиметра
- Большой экран размером 7 дюймов с разрешением 800*480.
- USB 2.0 интерфейс, usb host, легко управляется с ПК
- Высокая скорость обновления (2500 кадров)
- Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
- 23 вида автоматических измерений, проверка по шаблону
- Разные режимы синхронизации, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
- Запись и сохранение сигналов

Характеристики:
Модель: DSO5202P
Бренд: Hantek
Экран: TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USB: USB 2.0 Full Speed
Количесво каналов: 2
Аналоговая полоса пропускания: 200 МГц
Время нарастания (Rise Time): 1.7 нс
Входной импеданс: 1 Mом
Входная чувствительность: от 2 мВ/деление до 5В/деление
Связь на входе: AC, DC and GND
Вертикальное разрешение: 8 бит
Максимальное входное напряжение: (1:1) КАТ I и КАТ II: 30 В, КАТ III: 15 В
КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.
Для несинусоидального сигнала пик должен быть менее 45В.
Превышение 30В болжно быть менее 100мс.
Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.
При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
Дискретизация реального времени 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
Эквивалентная дискретизация: 25 ГГц
Диапазоны времени: от 4 нс/деление до 40 с/деление
Память: 40К
Точность временной задерджки: 50ppm
Точность усиления по DC: +/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
Условия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измерения: Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения: Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
Обработка сигнала: CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
Режимы синхронизации: Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
- Время задержки: 100нс-10с
- Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz, EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz, HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
- Noise Reject: уменьшает чувствительность триггера
- Дапазон уровня триггера: CH1,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В
- Точность уровня триггера: типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра), EXT: ±-(6% установленного значения + 40mV)
EXT/5: ±-(6% установленного значения + 200mV)
- Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
- Время установки: 20нс–10с
- Условия по импульсу: >,<,=,не =, позитивный или негативный
- Ширина импульса: 20нс-10с
Поддержка: Windows 2000, XP, Vista, Windows7
Питание от сети: 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры: 313 х 108 х 142 мм
Вес: 2.08 Кг

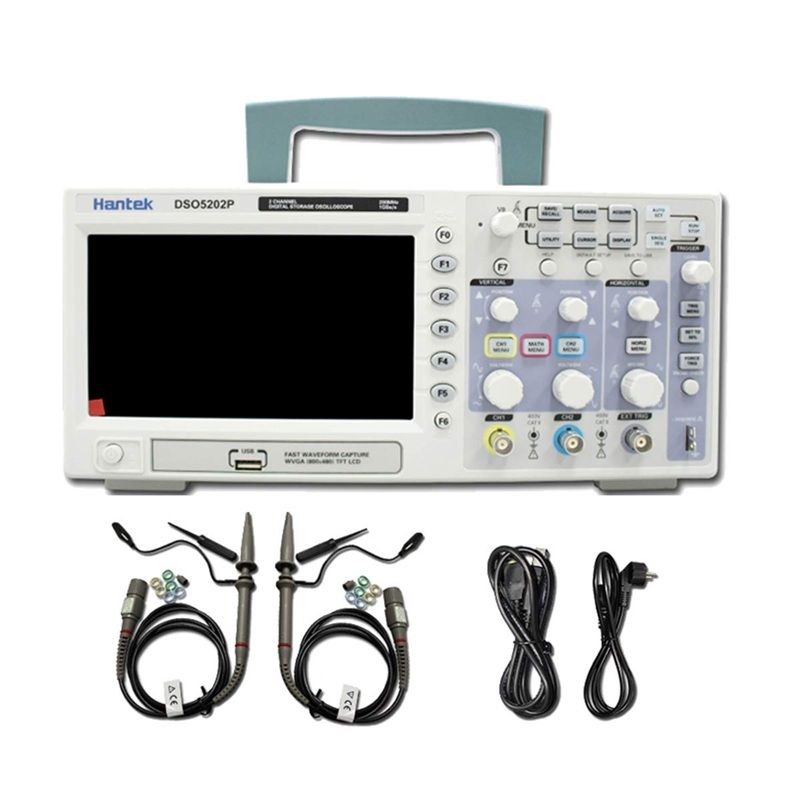

Комплектация:
Осциллограф Зонд  2 шт. Шнур питания USB - кабель для передачи данных Руководство пользователя
